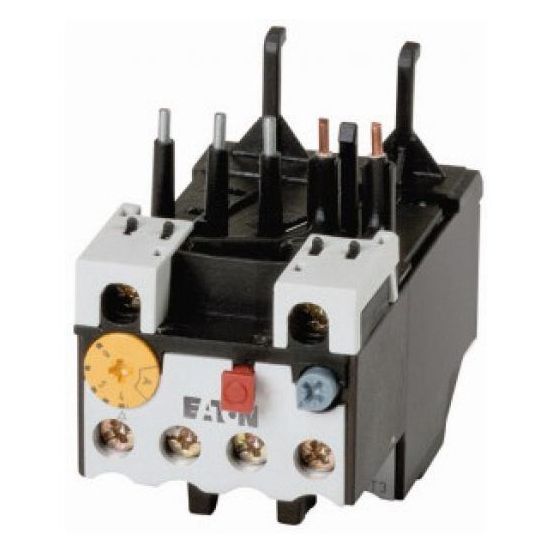

De Eaton ZB12-0,16 is een thermisch overbelastingsrelais uit de ZB-serie, ontworpen voor motorbeveiliging binnen een instelbaar stroombereik van 0,1 tot 0,16 A.
Belangrijkste kenmerken
Dit Eaton ZB12-0,16 overbelastingsrelais thermisch biedt motorbeveiliging met een instelbaar stroombereik van 0,1 tot 0,16 A. Het relais is uitgevoerd met aanloopklasse Class 10 / CLASS 10 A en heeft een maximale nominale bedrijfsspanning Ue van 690 V.
De montagewijze is directaanbouw en de aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting. Het relais beschikt over 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact. Daarnaast is er een automatische reset-functie en een reset-functie via drukknop aanwezig, terwijl een reset-functie via ingang niet beschikbaar is.
Volgens de specificatie-opmerking is dit relais bedoeld t.b.v. DILM7/9/12/15. Het valt binnen de productgroep motorbeveiligingsrelais/overbelastingsrelais thermisch en wordt geleverd per stuk.
Kenmerken op een rij
Thermisch overbelastingsrelais Eaton ZB12-0,16 uit de ZB-serie
Instelbaar stroombereik: 0,1 – 0,16 A
Maximale nominale bedrijfsspanning Ue: 690 V
Montagewijze: directaanbouw, hoofdstroomcircuit met schroefaansluiting
1 maak- en 1 verbreek-hulpcontact, automatische en drukknop-resetfunctie
