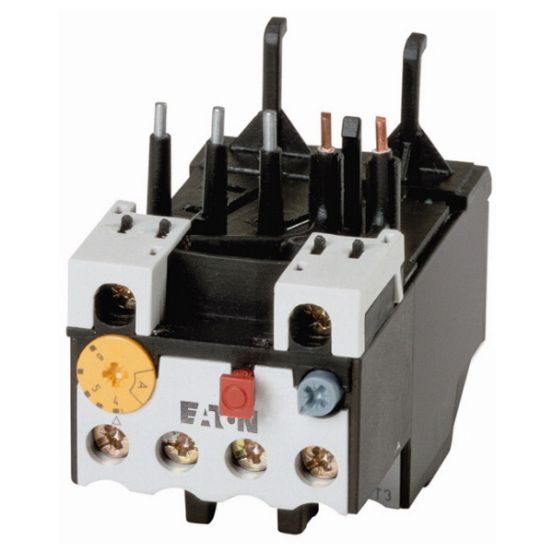

De Eaton Moeller ZB12-0,24 is een thermisch motorbeveiligingsrelais uit de ZB-serie, met een instelbaar stroombereik van 0,16 tot 0,24 A en geschikt voor directaanbouw.
Belangrijkste kenmerken
Dit Eaton Moeller ZB motorbeveiligingsrelais ZB12-0,24 biedt thermische beveiliging met een instelbaar stroombereik van 0,16 tot 0,24 A. Het relais is uitgevoerd in aanloopklasse Class 10 (CLASS 10 A) en is geschikt voor een maximale nominale bedrijfsspanning Ue van 690 V.
De montagewijze is directaanbouw en de hoofdstroomaansluiting gebeurt via een schroefaansluiting. Het relais beschikt over 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact. Daarnaast is er een automatische reset-functie en een reset-functie via drukknop aanwezig, terwijl reset via ingang niet beschikbaar is.
Volgens de specificatie-opmerking is dit relais bedoeld t.b.v. DILM7/9/12/15. De thermische beveiliging wordt in de korte omschrijvingen en productomschrijvingen expliciet benoemd als overbelastingsrelais thermisch en motorbeveiligingsrelais.
Kenmerken op een rij
Thermisch (motor)beveiligingsrelais, overbelastingsrelais type ZB12-0,24
Instelbaar stroombereik: 0,16 - 0,24 A
Maximale nominale bedrijfsspanning Ue: 690 V
Montagewijze: directaanbouw, hoofdstroomcircuit met schroefaansluiting
1 maak- en 1 verbreek-hulpcontact, automatische reset en reset via drukknop
