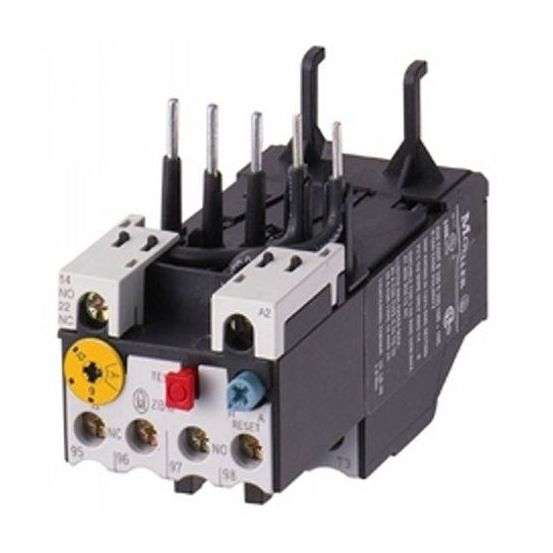

De Eaton Moeller ZB12-10 is een thermisch motorbeveiligingsrelais uit de ZB-serie, ontworpen voor een instelbaar stroombereik van 6 tot 10 A en voorzien van thermische beveiliging tot 10 A.
Belangrijkste kenmerken
Dit Eaton Moeller motorbeveiligingsrelais ZB12-10 biedt thermische beveiliging in het bereik van 6 tot 10 A. Het is geschikt voor toepassing als overbelastingsrelais thermisch en heeft een aanloopklasse Class 10. De maximale nominale bedrijfsspanning bedraagt 690 V.
Het relais is uitgevoerd voor directaanbouw en beschikt over een schroefaansluiting voor het hoofdstroomcircuit. Daarnaast is het voorzien van 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact. De automatische reset-functie en reset via drukknop zijn aanwezig; reset via ingang is niet beschikbaar.
Dit motorbeveiligingsrelais is specifiek aangeduid als ZB12-10 en is onder meer geschikt t.b.v. DILM7/9/12/15 volgens de opgegeven opmerking. Het wordt geleverd per stuk.
Kenmerken op een rij
Thermisch motorbeveiligingsrelais Eaton Moeller ZB12-10, serie ZB
Instelbaar stroombereik: 6 - 10 A (thermische beveiliging 10A)
