1-polige patroonlastscheider voor NH00-zekeringen met 160 A en 690 V AC. Voorzien van schroefaansluiting, IP2X voorzijde en geschikt voor bodem- of frontmontage.

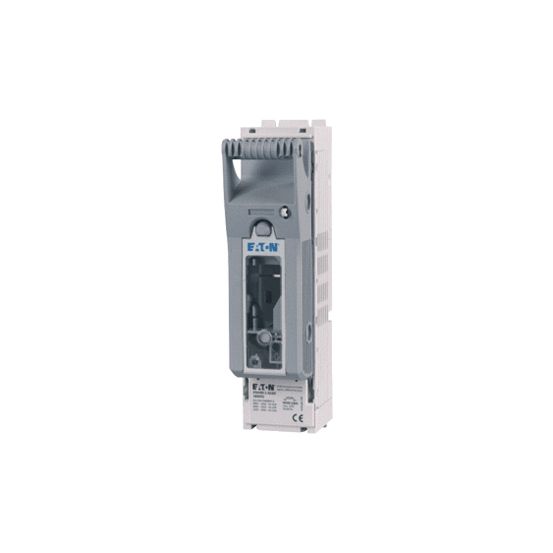

De Eaton NH patroonlastscheider XNH00-1-A160 is een 1-polige veilighedenlastscheider uit de NH-serie, geschikt voor NH00-zekeringen en ontworpen voor toepassingen tot 160 A en 690 V AC.
Belangrijkste kenmerken
Deze Eaton XNH00-1-A160 NH patroonlastscheider is een uitvoering als lastscheider met één pool en een nominale continustroom van 160 A. Het apparaat is geschikt voor NH00-zekeringen en heeft een maximale nominale bedrijfsspanning bij AC van 690 V. De schakelaar is daarmee inzetbaar in installaties waar een betrouwbare scheiding van het hoofdstroomcircuit vereist is.
De lastscheider is voorzien van een schroefaansluiting voor het hoofdstroomcircuit en wordt bediend via een dekselgreep aan de voorzijde. De voorzijde heeft een beschermingsgraad van IP2X. De toegelaten korte-duur stroom (Icw) bedraagt 7 kA en de voorwaardelijke nominale kortsluitstroom (Iq) is 120 kA.
De XNH00-1-A160 is geschikt voor bodemmontage en frontmontage, niet voor stroomrailopbouw, en is niet uitgevoerd als hoofdschakelaar, noodstopinrichting of veiligheidsschakelaar. Zekeringsbewaking, motoraandrijving (geïntegreerd of optioneel) en connectoren zijn niet aanwezig.
Kenmerken op een rij
Uitvoering als lastscheider, 1-polig
Nominale continustroom Iu: 160 A
Maximale nominale bedrijfsspanning bij AC: 690 V
Geschikt voor zekeringen type NH00
Voorwaardelijke nominale kortsluitstroom Iq: 120 kA, Icw: 7 kA
