2-polige werkschakelaar voor PV-installaties met 20A continustroom en 690V bedrijfsspanning. Compleet apparaat in behuizing met vergrendelbare draaiaandrijving en IP20 frontzijde.

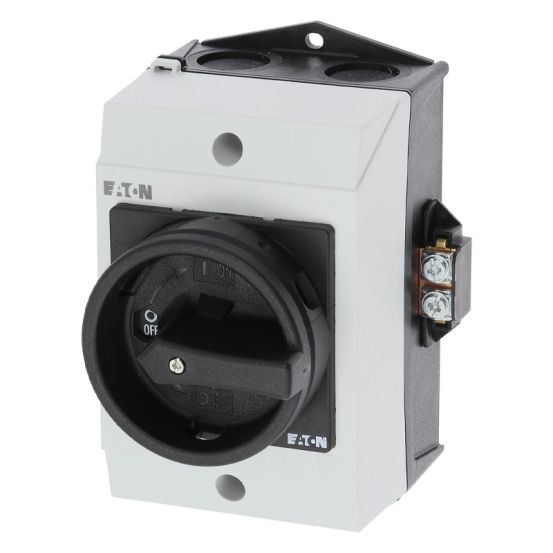

De Eaton PV - Werkschakelaar 199535 is een 2-polige werkschakelaar uit de PV-serie van EATON, uitgevoerd als compleet apparaat in behuizing en geschikt als lastscheider in groepenkasten.
Belangrijkste kenmerken
Deze werkschakelaar is 2-polig en heeft een nominale continustroom van 20 A. Het apparaat is uitgevoerd als een compleet apparaat in behuizing met afmetingen van 90,5 mm breed, 138 mm hoog en 109 mm diep. De schroefaansluiting in het hoofdstromercircuit zorgt voor een vaste aansluiting.
De zwarte deurkoppelingsdraaiaandrijving is vergrendelbaar in de uit-stand, zodat de schakelaar tijdens werkzaamheden geblokkeerd kan worden. Twee gekoppelde aardklemmen maken het mogelijk intern en extern draden van verschillende doorsnedes aan te sluiten en AC- en DC-montage gescheiden uit te voeren.
Kabelinvoer gaat via een doorsteekmembraam, waarbij optioneel wartels kunnen worden toegepast. De frontzijde van de behuizing heeft een beschermingsgraad IP20 en de schakelaar is geschikt voor bodemmontage. De werkschakelaar is uitgevoerd als hoofdschakelaar en werkschakelaar voor PV-installaties, met een bedrijfsspanning tot 690 V.
Kenmerken op een rij
2-polige werkschakelaar met nominale continustroom van 20 A
