4-polige lastscheider voor vaste inbouw met 63 A nominale stroom en 690 V bedrijfsspanning. Voorzien van schroefaansluiting, IP20 frontbescherming en 22 kW vermogen bij 400 V.

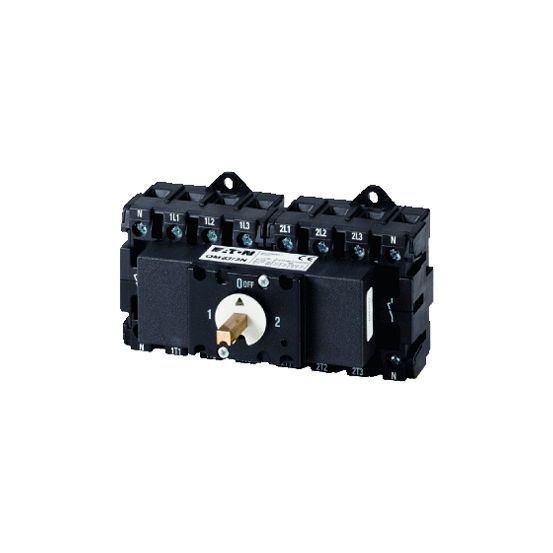

De Eaton QM lastscheider QM63/3N is een inbouwapparaat met vaste inbouwtechniek, ontworpen als lastscheider met 4 polen en een nominale stroom van 63 A.
Belangrijkste kenmerken
Deze Eaton QM lastscheider uit de QM-serie biedt een nominale continustroom Iu van 63 A en is uitgevoerd als 4-polige lastscheider. Het apparaat is geschikt voor bedrijfsspanningen tot 690 V en heeft een schroefaansluiting voor het hoofdstroomcircuit.
De QM63/3N is uitgevoerd als inbouwapparaat met vaste inbouwtechniek en heeft een beschermingsgraad aan de frontzijde van IP20. De schakelaar heeft 2 schakelaars en is voorzien van een bedieningselement met uitvoering “overig”.
Met een nominaal vermogen van 22 kW bij AC-23 400 V en 18,5 kW bij AC-3 400 V, een toegelaten korte-duur stroom Icw van 0,78 kA en een voorwaardelijke nominale kortsluitstroom Iq van 15 kA, voldoet deze lastscheider aan diverse technische eisen. De compacte afmetingen met een breedte van 13 mm, hoogte van 9,5 mm en diepte van 14,5 mm maken inbouw in passende systemen mogelijk.
Kenmerken op een rij
Lastscheider Eaton QM63/3N, 4 polen, nominale continustroom Iu 63 A
Inbouwapparaat met vaste inbouwtechniek, beschermingsgraad frontzijde IP20
Bedrijfsspanning (meetspanning) en max. nominale bedrijfsspanning Ue bij AC: 690 V
Nominaal vermogen bij 400 V: 22 kW (AC-23) en 18,5 kW (AC-3)
Schroefaansluiting hoofdstroomcircuit, toegelaten korte-duur stroom Icw 0,78 kA en voorwaardelijke kortsluitstroom Iq 15 kA
