2-polige fornuisgroep met 2 nulgeleiders, 16A en B-karakteristiek. Deze 4-polige automaat heeft een afschakelvermogen van 6kA, een breedte van 2 modules en IP20-bescherming.
Verpakt per 1 stuk
62,4851,64
62,4851,64
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

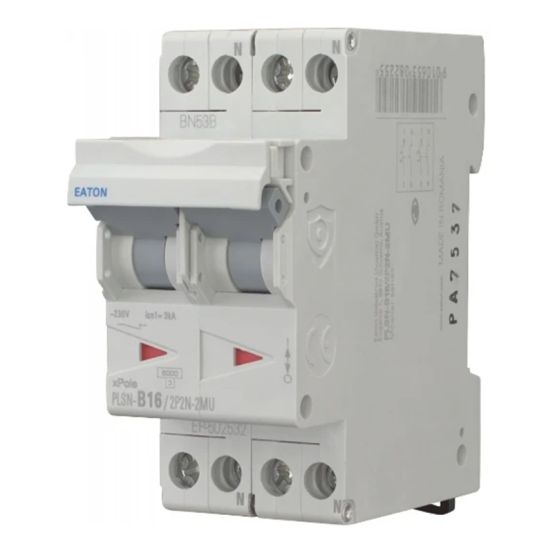

De Eaton xPole fornuisgroep EP-502532 is een installatieautomaat uit de xPole-serie met een nominale stroom van 16 A en een B-uitschakelkarakteristiek, ontworpen als 2-polige fornuisgroep met 2 nulgeleiders.
Belangrijkste kenmerken
Deze Eaton xPole fornuisgroep EP-502532 is uitgevoerd als installatieautomaat (MCB) met producttype PLSN-B16/2P2N-2MU. De automaat heeft een nominale (meet)stroom van 16 A, een nominale (meet)spanning van 230 V en een B-uitschakelkarakteristiek. Het totale aantal polen bedraagt 4, waarvan 2 beveiligde polen.
De fornuisgroep werkt op AC-spanning binnen een frequentiebereik van 50–60 Hz en biedt een nominale isolatiespanning Ui van 440 V en een nominale stoothoudspanning (Uimp) van 4 kV. Het nominale afschakelvermogen Icn volgens EN 60898 bedraagt 6 kA bij zowel 230 V als 400 V. De energiebegrenzingsklasse is 3, met een overspanningscategorie 3 en vervuilingsgraad 2.
De installatieautomaat heeft een breedte van 2 module-eenheden en een inbouwdiepte van 70,5 mm. De beschermingsgraad is IP20. Zowel eendraads als meerdraads geleiders met een doorsnede van 1–25 mm² zijn aansluitbaar. Nevenapparaten zijn mogelijk, terwijl een meeschakelende nul niet aanwezig is. De automaat is niet explosieveilig en niet bedoeld voor inbouwmontage in stucwerk. Tijdens bedrijf is een omgevingstemperatuur van -25 tot 75 °C toegestaan. Het verliesvermogen bedraagt 2,6 W.
Kenmerken op een rij
Fornuisgroep / installatieautomaat Eaton xPole, type PLSN-B16/2P2N-2MU (EP-502532)
Nominale (meet)stroom 16 A, B-uitschakelkarakteristiek, spanningstype AC (230 V)
4 polen totaal, waarvan 2 beveiligde polen, breedte 2 module-eenheden
Nominaal afschakelvermogen Icn EN 60898: 6 kA bij 230 V en 400 V
Aansluitbare geleiderdoorsnede eendraads en meerdraads: 1–25 mm², IP20-beschermingsgraad
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
2
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
