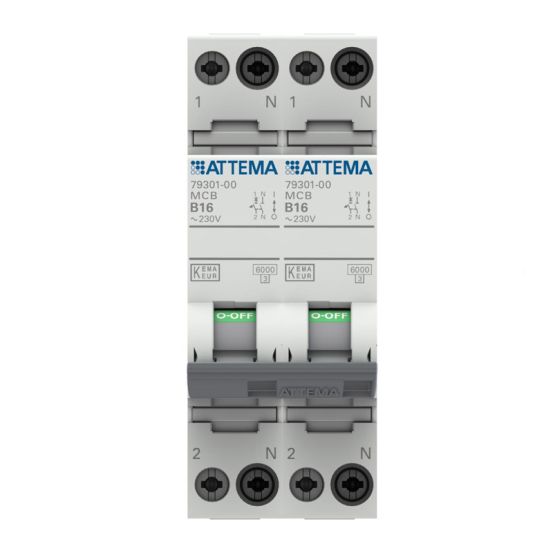

De Attema Click-mate NXT fornuisgroep AT90206 is een installatieautomaat uit de Click-mate NXT serie, geschikt als component binnen een groepenkast.
Belangrijkste kenmerken
Deze fornuisgroep van ATTEMA heeft 2 polen, waarvan 1 beveiligd (1p+n) met een meeschakelende nul. De groep is uitgevoerd met uitschakelkarakteristiek B en een nominale stroom van 16A bij een nominale meetspanning van 230V AC.
Het kortsluitafschakelvermogen volgens EN 60898 bedraagt 6kA bij zowel 230V als 400V. De fornuisgroep heeft een inbouwdiepte van 70mm en een breedte van 1 module-eenheid, met een beschermingsgraad IP20.
De aansluitbare geleiderdoorsnede voor zowel eendraads als meerdraads geleiders loopt van 0,75 tot 16 mm². Verder beschikt dit component over energiebegrenzingsklasse 3, overspanningscategorie 3 en vervuilingsgraad 2, en is het geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 45 °C.
Kenmerken op een rij
Fornuisgroep 1p+n met meeschakelende nul
Nominale meetspanning 230V AC en nominale stroom 16A
Uitschakelkarakteristiek B met kortsluitafschakelvermogen 6kA (EN 60898)
Inbouwdiepte 70mm, breedte 1 module-eenheid, IP20
Aansluitbare geleiderdoorsnede 0,75-16 mm² eendraads en meerdraads
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
