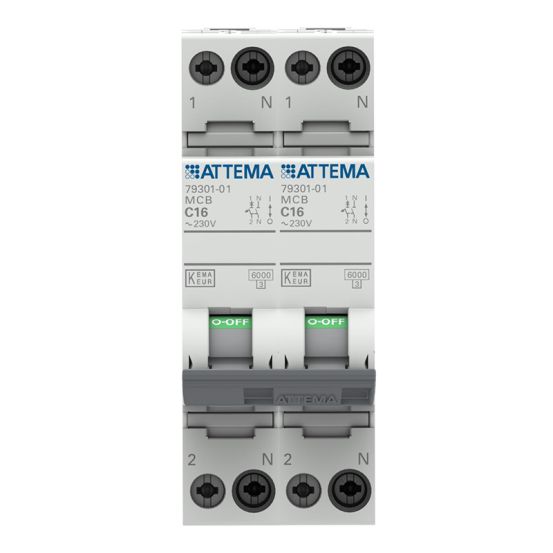

De Attema Click-mate NXT fornuisgroep AT90209 is een installatieautomaat van het merk ATTEMA, geschikt als component in groepenkasten binnen de Click-mate NXT serie.
Belangrijkste kenmerken
Deze Attema Click-mate NXT fornuisgroep AT90209 is uitgevoerd als installatieautomaat met een nominale stroom van 16 A en een uitschakelkarakteristiek C. Het apparaat werkt op wisselspanning (AC) met een nominale (meet)spanning van 230 V en een nominale isolatiespanning Ui van 250 V.
De installatieautomaat beschikt over in totaal 2 polen, waarvan 1 beveiligde pool, en heeft een meeschakelende nul. Het nominale afschakelvermogen volgens EN 60898 bedraagt 6 kA bij zowel 230 V als 400 V. De breedte is 1 module-eenheid en de inbouwdiepte bedraagt 70 mm.
Verder heeft dit component een beschermingsgraad IP20, energiebegrenzingsklasse 3 en overspanningscategorie 3. De aansluitbare geleiderdoorsnede ligt tussen 0,75 en 16 mm² voor zowel eendraads als meerdraads geleiders. Een nevenapparaat is mogelijk en de installatieautomaat is geschikt voor gebruik bij een omgevingstemperatuur van -25 tot 45 °C.
Kenmerken op een rij
Installatieautomaat fornuisgroep Attema Click-mate NXT, type AT90209
Nominale (meet)stroom 16 A, spanningstype AC, nom. (meet)spanning 230 V
Uitschakelkarakteristiek C, nom. afschakelvermogen Icn EN 60898: 6 kA bij 230 V en 400 V
2 polen (totaal), 1 beveiligde pool, met meeschakelende nul
Beschermingsgraad IP20, breedte 1 module-eenheid, inbouwdiepte 70 mm
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
