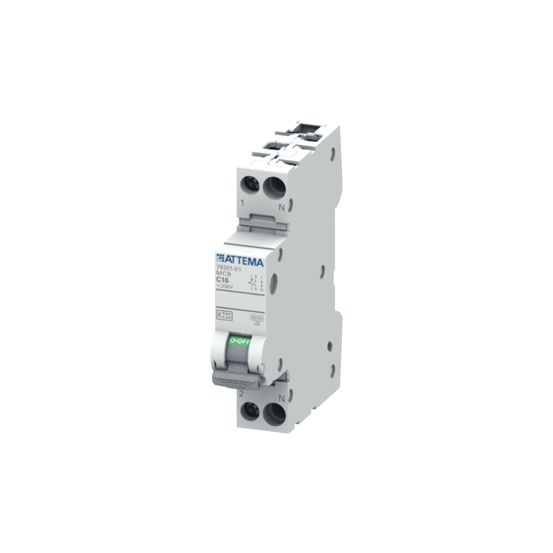

De Attema Click-mate NXT installatieautomaat AT90203 is een 1-fase (1P+N) automaat met karakteristiek C en een nominale stroom van 16 A, geschikt voor 230 V AC installaties.
Belangrijkste kenmerken
Deze ATTEMA installatieautomaat is uitgevoerd als 1P+N met in totaal 2 polen, waarvan 1 beveiligde pool. Hij heeft een uitschakelkarakteristiek C en een nominale (meet)stroom van 16 A bij een nominale spanning van 230 V AC en een frequentie van 50 Hz.
De automaat heeft een breedte van 1 module-eenheid en een inbouwdiepte van 70 mm. De meeschakelende nul en de mogelijkheid om een nevenapparaat toe te passen zorgen voor extra flexibiliteit in de groepenkast.
Verder beschikt deze Click-mate NXT automaat over een nominale afschakelvermogen Icn volgens EN 60898 van 6 kA bij zowel 230 V als 400 V, een nominale isolatiespanning Ui van 250 V en een stoothoudspanning (Uimp) van 4 kV. De beschermingsgraad is IP20, met overspanningscategorie 3, vervuilingsgraad 2 en een toegestane omgevingstemperatuur tijdens bedrijf van -25 tot 45 °C. De aansluitbare geleiderdoorsnede bedraagt 0,75–16 mm² voor zowel eendraads als meerdraads geleiders.
Kenmerken op een rij
1P+N installatieautomaat, 2 polen totaal waarvan 1 beveiligde pool
Nominale (meet)stroom 16 A bij 230 V AC, 50 Hz
Uitschakelkarakteristiek C
Breedte 1 module-eenheid en inbouwdiepte 70 mm
Meeschakelende nul, nevenapparaat mogelijk
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
