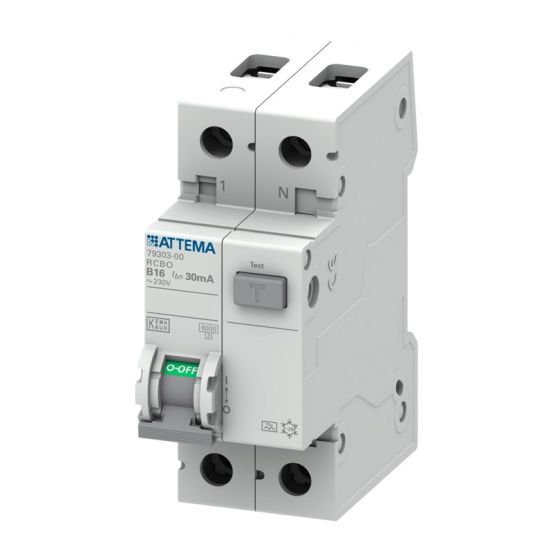

De Attema Click-mate NXT aardlekautomaat AT90218 is een 1-fase (1P+N) RCBO voor toepassingen in groepenkasten, waarbij zowel aardlekbeveiliging als overstroombeveiliging in één compact component zijn gecombineerd.
Belangrijkste kenmerken
Deze aardlekautomaat heeft een nominale meetstroom van 16A en is uitgevoerd met in totaal 2 polen, waarvan 1 beveiligd (1p+n). De aardlekbeveiliging heeft een nominale foutstroom van 30mA en een type lekstroom A. Met uitschakelkarakteristiek B en een nominale meetspanning van 230V is dit component geschikt voor standaard AC-toepassingen.
De AT90218 beschikt over een kortsluitafschakelvermogen van 6kA volgens EN 61009 en een nominaal afschakelvermogen van 15kA volgens IEC 60947-2. De inbouwdiepte bedraagt 70mm en de breedte is 2 module-eenheden. De aardlekautomaat is voorzien van een meeschakelende nul, high immunity uitvoering en vergrendelingsvoorziening, met een beschermingsgraad IP20.
Kenmerken op een rij
Nominale meetstroom 16A
2-polige uitvoering (1P+N, 1 beveiligde pool)
Nominale foutstroom 30mA, type lekstroom A
Uitschakelkarakteristiek B, nominale meetspanning 230V AC
Nominaal afschakelvermogen 6kA (EN 61009), inbouwdiepte 70mm
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-35 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Ja
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
15 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
264 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
