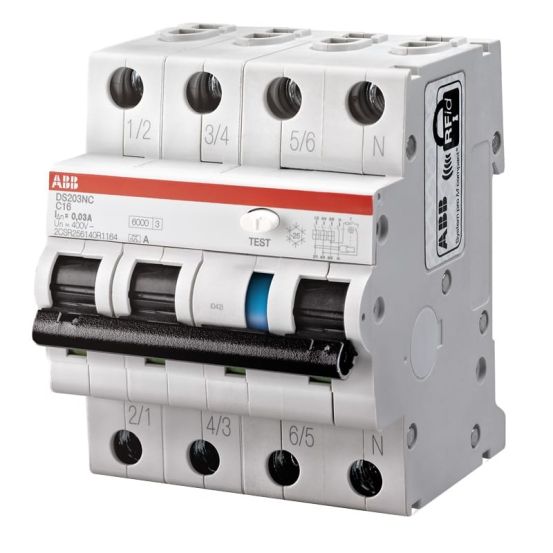

De ABB HAF System Pro M aardlekautomaat DS203NC B16 A30 is een 3-fase krachtgroep (3P+N) voor toepassing in groepenkasten, met een nominale stroom van 16A en een nominale meetspanning van 400V.
Belangrijkste kenmerken
Deze ABB HAF aardlekautomaat combineert overstroom- en aardlekbeveiliging in één compact apparaat. Hij is uitgevoerd als 3-fase krachtgroep (3P+N) met in totaal 4 polen, waarvan 3 beveiligd, en een nominale meetstroom van 16A bij een spanning van 400V. De uitschakelkarakteristiek is B en de nominale foutstroom bedraagt 30 mA.
De aardlekautomaat behoort tot de System Pro M serie en heeft een type lekstroom A. Het apparaat beschikt over een meeschakelende nul en een inbouwdiepte van 69 mm. Met de geïntegreerde testknop kan de werking eenvoudig gecontroleerd worden. De uitvoering heeft een energiebegrenzingsklasse 3 en een nominale kortsluitafschakelvermogen volgens EN 61009-1 van 6 kA.
Verder biedt dit toestel een beschermingsgraad IP2X, een nominale isolatiespanning van 500V en een nominale stoothoudspanning van 4 kV. De aardlekautomaat is geschikt voor een frequentie van 50/60 Hz en werkt binnen een omgevingstemperatuur van -25 tot 55 °C.
Kenmerken op een rij
Nominale meetstroom 16A
4-polig, waarvan 3 polen beveiligd (3P+N)
Nominale foutstroom 30 mA, type lekstroom A
Uitschakelkarakteristiek B
Inbouwdiepte 69 mm met testknop voor functietest
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
25 mm²
Aansluitbare geleiderdoorsnede meerdraads
25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
