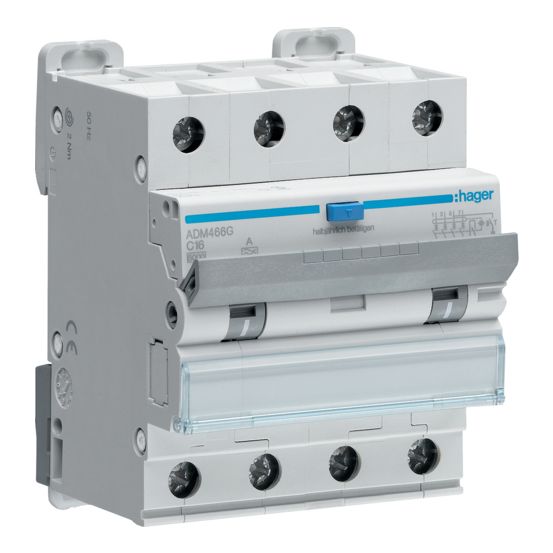

De Hager HACO aardlekautomaat ADM466G combineert een installatieautomaat en aardlekschakelaar in één component voor de beveiliging van uw elektrische installatie.
Belangrijkste kenmerken
Deze Hager HACO aardlekautomaat is een 4-polige uitvoering met een nominale meetstroom van 16 A en een uitschakelkarakteristiek C. De nominale foutstroom bedraagt 30 mA en het type lekstroom is A. Hiermee biedt het apparaat beveiliging tegen kortsluiting, overstroom en lekstroom.
De aardlekautomaat is voorzien van montagevriendelijke Bi-Connect-klemmen en een dubbele Quick-Snap, waardoor de montage efficiënt verloopt. Een centraal geplaatste aardlekindicator en een testknop maken het eenvoudig om de werking te controleren. De nominale kortsluitafschakelvermogen volgens EN 61009-1 is 6 kA en de nominale afschakelvermogen volgens IEC 60947-2 is 10 kA.
Het apparaat is geschikt als eindbeveiliging en compatibel met diverse hulpelementen zoals hulp- en signaalcontacten, afschakelspoelen en afstandsbedieningen. De uitvoering is 4P met meeschakelende nul, een breedte van 4 module-eenheden en een inbouwdiepte van 70 mm. De aardlekautomaat is geschikt voor inbouwmontage in stucwerk en heeft een beschermingsgraad IP2X.
Kenmerken op een rij
Nominale meetstroom 16 A, uitschakelkarakteristiek C
4-polige uitvoering (4P) met meeschakelende nul
Nominale foutstroom 30 mA, type lekstroom A
Beveiligt tegen kortsluiting, overstroom en lekstroom, kortsluitafschakelvermogen 6 kA
Bi-Connect-klemmen, dubbele Quick-Snap en testknop met centrale aardlekindicator
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
