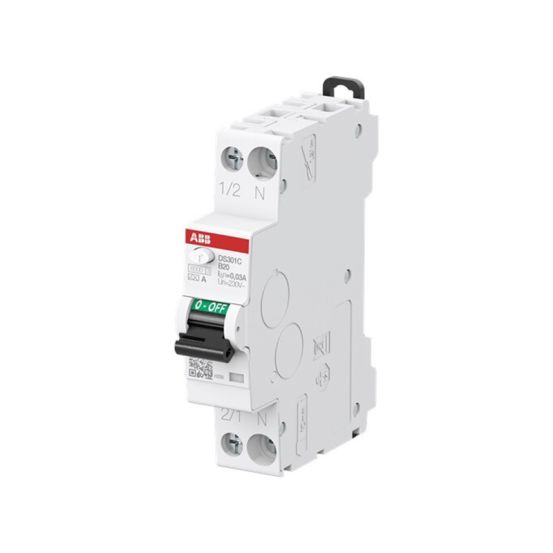

De ABB HAF System pro M aardlekautomaat DS301C B16 A30 is een 1-fase (1P+N) oplossing voor beveiliging in de groepenkast, met een nominale stroom van 16A en geïntegreerde aardlekbeveiliging.
Belangrijkste kenmerken
Deze aardlekautomaat combineert overstroom- en aardlekbeveiliging in één compact apparaat. Met een nominale stroom van 16A en een nominale spanning van 230/240V is hij geschikt voor 1-fase (1P+N) toepassingen. De B-uitschakelkarakteristiek zorgt voor een passende afschakeling bij overstroom.
De aardlekbeveiliging heeft een nominale foutstroom van 30mA (type A) en een afschakelvermogen van 6kA. Het apparaat beschikt over 2 polen, waarvan 1 beveiligd, met een meeschakelende nul. Dankzij de DIN-rail montage en een breedte van 1 module is integratie in de groepenkast eenvoudig.
Verder biedt deze ABB HAF System pro M aardlekautomaat een IP20-beschermingsgraad, een nominale isolatiespanning van 500V en een overspanningscategorie 3. De aansluitbare geleiderdoorsnede van 1,5 tot 16 mm² (eendraads en meerdraads) en een energiebegrenzingsklasse 3 dragen bij aan een praktische en veilige toepassing.
Kenmerken op een rij
Nominale stroom 16A bij 230/240V
Nominale foutstroom 30mA, type A
B-uitschakelkarakteristiek
2 polen totaal, waarvan 1 beveiligd (1P+N, meeschakelende nul)
Afschakelvermogen 6kA
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1.5 - 16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1.5 - 16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
NO
Inbouwdiepte
17.6 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
YES
Met vergrendelingsvoorziening
NO
Montagewijze
DIN-rail
Nom. (meet)spanning
240 V
Nom. (meet)stroom
16 A
Nom. afschakelvermogen IEC 60947-2
6 kA
Nom. afschakelvermogen volgens EN 61009
6 kA
Nom. foutstroom
0.03 A
Nom. isolatiespanning Ui
500 V
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1
6 kA
Nom. stoothoudspanning (Uimp)
4 kV
Nominale (meet)spanning
240 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
6 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
