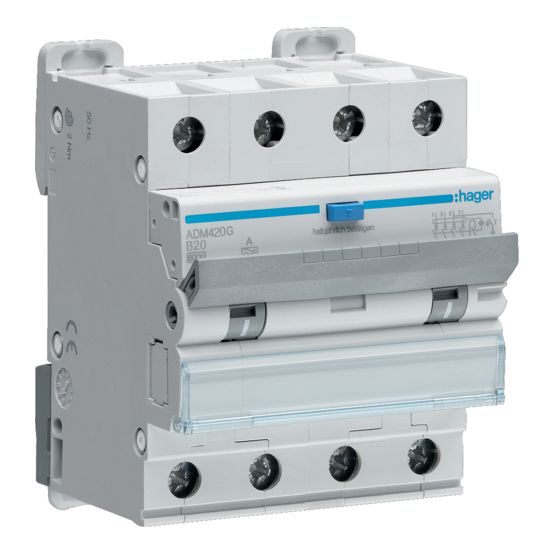

De Hager HACO aardlekautomaat ADM420G combineert installatie- en aardlekschakeling in één component en biedt zo een complete beveiliging in de groepenkast.
Belangrijkste kenmerken
Deze 4-polige aardlekautomaat met een nominale meetstroom van 20 A en uitschakelkarakteristiek B beveiligt tegen kortsluiting, overstroom en lekstroom. De nominale foutstroom bedraagt 30 mA en het nominale kortsluitafschakelvermogen volgens EN 61009-1 is 6 kA. Het type lekstroom is A.
De aardlekautomaat is voorzien van montagevriendelijke Bi-Connect-klemmen en een dubbele Quick-Snap. De centrale aardlekindicator en de testknop maken controle van de werking eenvoudig. Het apparaat is kortsluitvast tot 6 kA en heeft een beschermingsgraad IP2X.
Kenmerken op een rij
4-polige aardlekautomaat met nominale meetstroom van 20 A
Beveiliging met uitschakelkarakteristiek B en onvertraagde afschakeling
Nominale foutstroom van 30 mA, type lekstroom A
Kortsluitvast tot 6 kA volgens EN 61009-1
Voorzien van Bi-Connect-klemmen, dubbele Quick-Snap en centrale aardlekindicator met testknop
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
