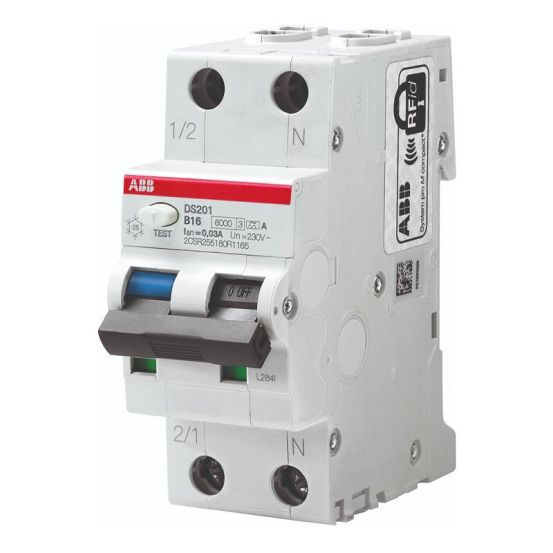

De ABB HAF DS201 aardlekautomaat DS201 B16 A30 is een 1-fase (1P+N) RCBO voor toepassing in groepenkasten, met een nominale stroom van 16A en een foutstroom van 30mA.
Belangrijkste kenmerken
Deze ABB HAF DS201 aardlekautomaat combineert overstroombeveiliging en aardlekbeveiliging in één compact component. De RCBO is uitgevoerd als 1-fase (1P+N) met in totaal 2 polen, waarvan 1 beveiligd, en is geschikt voor een nominale meetspanning van 230V AC. De nominale meetstroom bedraagt 16A en de nominale foutstroom 30mA (type A), met een B-uitschakelkarakteristiek voor de beveiliging.
De aardlekautomaat heeft een afschakelvermogen van 10kA volgens IEC 60947-2 en 6kA volgens EN 61009 en is uitgevoerd in energiebegrenzingsklasse 3. De montage gebeurt eenvoudig op een DIN-rail, met een breedte van 2 module-eenheden en een inbouwdiepte van 69mm. Dankzij de meeschakelende nul (1P+N) en de onvertraagde afschakelkarakteristiek is het apparaat goed toepasbaar in standaard installaties binnen het opgegeven temperatuurbereik.
Kenmerken op een rij
Nominale meetstroom 16A
2 polen (1P+N) met meeschakelende nul
Nominale foutstroom 30mA, type A
B-uitschakelkarakteristiek, onvertraagd
Afschakelvermogen 10kA (IEC 60947-2) en 6kA (EN 61009)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1 - 25 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75 - 16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
NO
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
YES
Met vergrendelingsvoorziening
NO
Montagewijze
DIN-rail
Nom. (meet)spanning
230 V
Nom. (meet)stroom
16 A
Nom. afschakelvermogen IEC 60947-2
10 kA
Nom. afschakelvermogen volgens EN 61009
6 kA
Nom. foutstroom
0.03 A
Nom. isolatiespanning Ui
500 V
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1
6 kA
Nom. stoothoudspanning (Uimp)
4 kV
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
