Aardlekautomaat met 4 polen met 16 A nominale (meet)stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, type lekstroom A en 6 kA kortsluitvastheid.

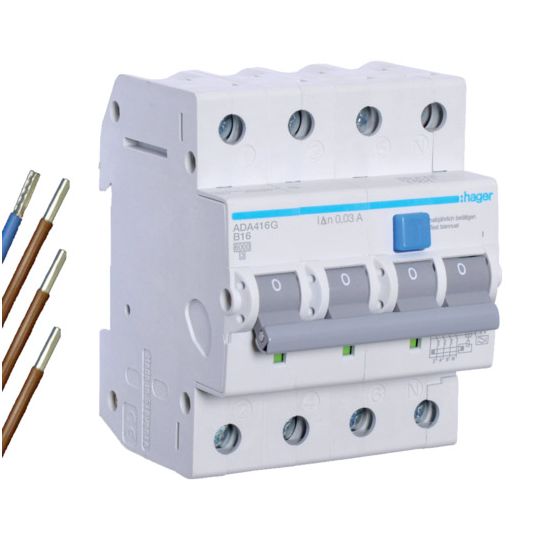

De Hager Vision aardlekautomaat VKS14SB is een 4-polige uitbreidingsset met B-karakteristiek, ontworpen als onderdeel van de Vision serie groepenkasten.
Belangrijkste kenmerken
Deze Hager Vision aardlekautomaat VKS14SB heeft een nominale (meet)stroom van 16 A en is 4-polig uitgevoerd. De B-uitschakelkarakteristiek en een nominale foutstroom van 30 mA maken deze aardlekautomaat geschikt voor toepassingen waar gecombineerde beveiliging gewenst is. Het type lekstroom is klasse A.
De aardlekautomaat heeft een kortsluitvastheid van 6 kA volgens EN 61009-1 en een nominaal afschakelvermogen van 10 kA volgens IEC 60947-2. De nominale meetspanning bedraagt 400 V AC, met een frequentie van 50/60 Hz. De energiebegrenzingsklasse is 3 en de stootstroomvastheid is 3 kA.
Voor een eenvoudige en veilige installatie is de VKS14SB voorzien van Bi-Connect-klemmen. De aansluitbare geleiderdoorsnede loopt van 1 tot 25 mm² (eendraads) en 1 tot 16 mm² (meerdraads). De aardlekautomaat heeft een inbouwdiepte van 70 mm, is geschikt voor inbouwmontage in stucwerk en heeft een breedte van 4 module-eenheden. De beschermingsgraad is IP20 en de omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 40 °C.
Verder is de VKS14SB uitgevoerd met een testknop voor controle van de werking en een vergrendelingsvoorziening. De set is geschikt voor gebruik in de Vision VKS en VKG series. De nominale isolatiespanning bedraagt 500 V, de nominale stoothoudspanning 4 kV, met overspanningscategorie 3 en vervuilingsgraad 2.
Kenmerken op een rij
Nominale stroom van 16 A
4-polige uitvoering (4P)
Nominale foutstroom van 30 mA, type lekstroom A
B-uitschakelkarakteristiek met kortsluitvastheid van 6 kA
Bi-Connect-klemmen en testknop, geschikt voor Vision VKS en VKG series
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Nee
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
