ABB Haf System Pro M - Aardlekautomaat DS203NC C16 A30

Fabrikantnr:

2CSR256140R1164 | 8012542830924

ABB Haf System Pro M Aardlekautomaat DS203NC B16 A30

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Inbouwdiepte 69mm, met testknop.
105,27 87,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Met 6kA afschakelvermogen en IP20.
41,14 34,00
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V AC.
108,63 89,78
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met IP2X en 69 mm inbouwdiepte.
152,25 125,83
Aardlekautomaat met 4 polen (3P+N) met 32A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en AC-spanning.
309,96 256,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type A.
143,29 118,42
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
218,08 180,23
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 240V AC en 6kA afschakelvermogen.
61,68 50,98
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek C, met een inbouwdiepte van 69mm.
197,10 162,89
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC.
299,68 247,67
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
458,64 379,04
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en C-uitschakelkarakteristiek, voor 400 V en 10 kA.
278,09 229,83
Aardlekautomaat met 2 polen (1P+N) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA.
197,10 162,89
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Afschakelvermogen 10kA, inbouwdiepte 69mm.
207,12 171,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met 10kA afschakelvermogen en IP2X.
306,75 253,51
Aardlekautomaat met 4 polen (3P+N) met 32 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor DIN-rail montage.
291,71 241,08
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230V AC.
207,12 171,17

Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V AC.

Verpakt per 1 stuk

Meer informatie
Maak compleet

108,63 89,78

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

89 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

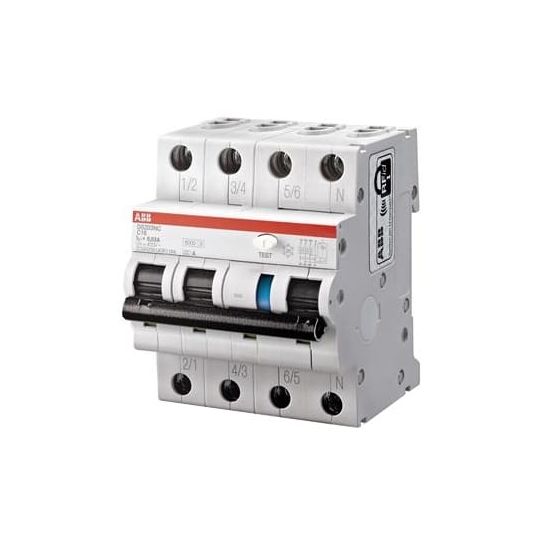

De ABB HAF System Pro M aardlekautomaat DS203NC C16 A30 is een 3-fase krachtgroep (3P+N) voor toepassing in groepenkasten, met 4 polen waarvan 3 beveiligd en een nominale stroom van 16A bij 400V.

Belangrijkste kenmerken

Deze ABB HAF aardlekautomaat uit de System Pro M serie combineert aardlekbeveiliging en installatieautomaat in één component. De aardlekautomaat is 4-polig, met 3 beveiligde polen en een meeschakelende nul, en heeft een nominale meetstroom van 16A bij een nominale meetspanning van 400V AC. De uitschakelkarakteristiek is C en de nominale foutstroom bedraagt 30 mA (type A), voor bescherming bij wisselstroom en pulserende gelijkstroom aardlekstromen.

Het apparaat is geschikt voor inbouwmontage met een inbouwdiepte van 69 mm en een breedte van 4 module-eenheden. De aardlekautomaat beschikt over een testknop om de werking eenvoudig te verifiëren en heeft een beschermingsgraad IP2X. Het nominale afschakelvermogen is 6 kA volgens EN 61009 en 10 kA volgens IEC 60947-2, met een energiebegrenzingsklasse 3.

Verder ondersteunt deze aardlekautomaat aansluitbare geleiderdoorsneden tot 25 mm² (eendraads en meerdraads) en is hij voorzien van een vergrendelingsvoorziening. De System Pro M aardlekautomaat is uitgevoerd als 3 fase krachtgroep (3P+N) en werkt bij een frequentie van 50/60 Hz binnen een omgevingstemperatuur van -25 tot 55 °C.

Kenmerken op een rij

Nominale meetstroom 16A bij 400V AC
4 polen totaal, waarvan 3 beveiligde polen (3P+N met meeschakelende nul)
Nominale foutstroom 30 mA, type A
Uitschakelkarakteristiek C, energiebegrenzingsklasse 3
Inbouwdiepte 69 mm en breedte 4 module-eenheden, met testknop

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 mm²
Aansluitbare geleiderdoorsnede meerdraads	25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP2X
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Frequentie	50/60 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	4 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10184119 \| 2850065310 \| 9797591
Verliesvermogen	10 W
Vervuilingsgraad	2
