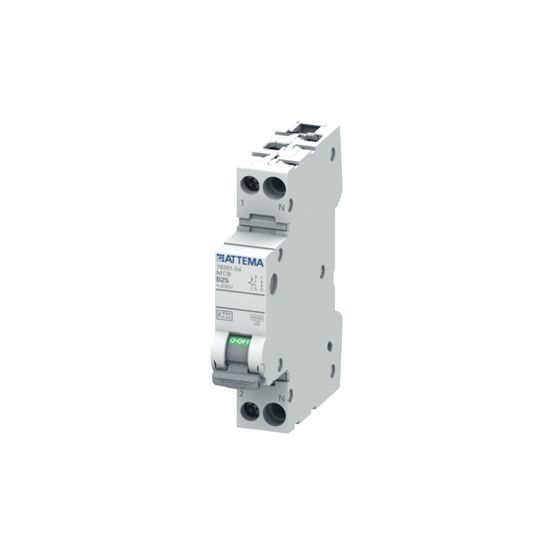

De Attema Click-mate NXT installatieautomaat AT90202 is een 1-fase (1P+N) automaat met B-karakteristiek en een nominale stroom van 25 A, geschikt voor AC-toepassingen binnen de Click-mate NXT serie.
Belangrijkste kenmerken
Deze ATTEMA installatieautomaat is uitgevoerd als 1P+N, met 1 beveiligde pool en in totaal 2 polen. De nul schakelt mee, waardoor deze automaat geschikt is voor 1-fase toepassingen. De nominale (meet)stroom bedraagt 25 A, bij een nominale (meet)spanning van 230 V en spanningstype AC. De automaat heeft uitschakelkarakteristiek B en een nominaal afschakelvermogen Icn van 6 kA volgens EN 60898 bij zowel 230 V als 400 V.
De Click-mate NXT AT90202 is 1 module-eenheid breed en heeft een inbouwdiepte van 70 mm. De beschermingsgraad is IP20. De installatieautomaat biedt aansluitmogelijkheden voor zowel eendraads als meerdraads geleiders met een doorsnede van 0,75–16 mm². Een nevenapparaat is mogelijk.
Kenmerken op een rij
1P+N installatieautomaat met 1 beveiligde pool en 2 polen totaal
Nominale (meet)stroom 25 A bij nominale (meet)spanning 230 V AC
Uitschakelkarakteristiek B
Nominaal afschakelvermogen Icn 6 kA volgens EN 60898 bij 230/400 V
Breedte 1 module-eenheid, inbouwdiepte 70 mm, beschermingsgraad IP20 en meeschakelende nul
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
25 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
