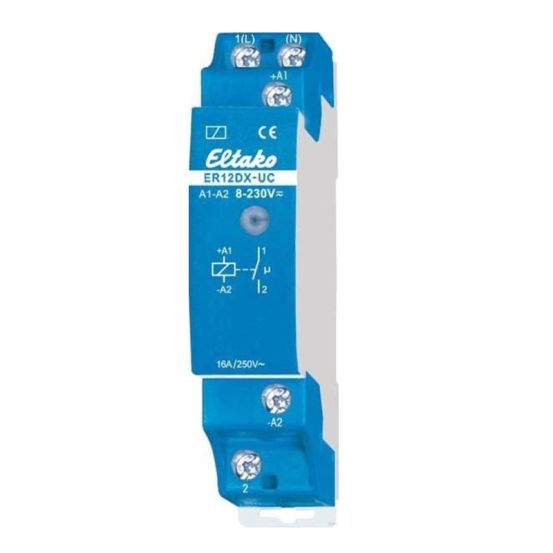

Eltako ER12 - Schakelrelais ER12DX-UC

Fabrikantnr:

22100002 | 4010312205402

Schakelrelais met één potentiaalvrij maakcontact, 16A nominale stroom en 8-230V AC/DC stuurspanning. Geschikt voor DIN-railmontage met 58mm inbouwdiepte en nuldoorgangschakeling.

Verpakt per 1 stuk

Meer informatie
Maak compleet

41,20 34,05

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

10 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eltako ER12 - Schakelrelais ER12DX-UC is een schakelrelais uit de ER12 serie van ELTAKO, geschikt voor toepassing in groepenkasten en onderdeel van de categorie magneetschakelaars en relais.

Belangrijkste kenmerken

Dit schakelrelais is voorzien van één potentiaalvrij maakcontact en heeft een nominale stroom van 16 A. Het relais werkt met een stuurspanning van 8-230 V en een spoelspanning van 12-230 V bij spanningstype AC/DC. Het is geschikt voor gloeilampen tot en met 2000 W en biedt daarnaast belastingsmogelijkheden voor tl-buizen.

Dankzij de Eltako-Duplex-technologie kan bij het schakelen van 230 V-wisselspanning op 50 Hz in de nuldoorgang worden geschakeld, wat de slijtage vermindert. Het relais heeft een gedeeltelijk elektronische functie en maakt gebruik van bi-stabiele relais, waardoor er in bekrachtigde toestand geen spoelverliezen zijn en er geen warmteontwikkeling optreedt. De aansturingsaanduiding via LED en het geringe schakelgeluid zorgen voor extra gebruiksgemak.

De ER12DX-UC is geschikt voor montage op een DIN-rail volgens DIN-EN 60715 TH35 en heeft een inbouwdiepte van 58 mm en een breedte van 1 module-eenheid. De voedingsspanning bedraagt 250 V met spanningstype AC.

Kenmerken op een rij

Één potentiaalvrij maakcontact, nominale stroom 16 A
Stuur- en spoelspanning 8-230 V / 12-230 V, spanningstype AC/DC
Maximale gloeilampbelasting 2000 W
Eltako-Duplex-technologie voor nuldoorgangschakeling bij 230 V / 50 Hz
Montage op DIN-rail DIN-EN 60715 TH35, inbouwdiepte 58 mm

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Breedte in module-eenheden	1
Frequentie spoelspanning 1	50 Hz
Functie	Gedeeltelijk elektronisch
Inbouwdiepte	58 mm
Max. belasting TL-buis (duo-geschakeld)	1000 VA
Max. belasting TL-buis (parallel gecompenseerd)	500 VA
Max. belasting TL-buis	1000 VA
Max. gloeilampbelasting	2000 W
Max. schakelstroom (cos phi = 0,6)	4 A
Montagewijze	DIN-rail
Nominale (meet)stroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	12-230 V
Spoelspanningstype 1	AC/DC
Vaak gebruikte artikelnummers	10104438 \| 2700156385 \| 4032280
Voedingsspanning	250 V
