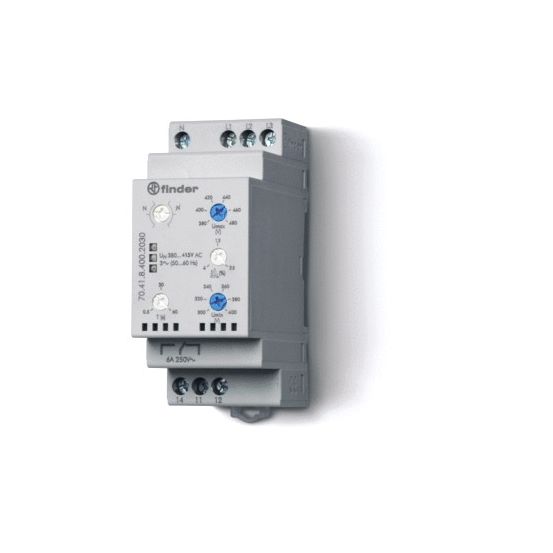

De Finder Serie 70 Spanningsmeetrelais 70.41.8.400.2030 is een AC-spanningsmeetrelais van het merk Finder, uitgevoerd als bewakingsrelais met 1 wisselcontact en geschikt voor toepassing in driefasige systemen.
Belangrijkste kenmerken
Dit Finder spanningsmeetrelais uit serie 70 is ontworpen voor AC-toepassingen met een bedrijfs- en voedingsspanning van 220 tot 510 V bij 50/60 Hz. Het spanningsmeetbereik 1 ligt tussen 300 en 480 V AC, met een aanspreekwaarde spanning van 220 – 510 V. Het relais beschikt over 1 wisselcontact en maakt gebruik van een schroefaansluiting voor de elektrische verbinding.
Voor driefasige bewaking biedt dit relais de mogelijkheid tot 3-fasen-onderspanning, 3-fasen-overspanning en 3-fasen-hysterese. Daarnaast zijn er functies voor fasevolgordebewaking, fase-uitval, onderspanningsdetectie, overspanningsdetectie en fase-onbalans. De opkom- en afvalvertragingstijden zijn instelbaar, met een minimale opkomvertraging van 1 s en een afvalvertraging tussen 0,5 en 60 s.
Het relais is compact uitgevoerd met afmetingen van 60,8 x 35 x 88,8 mm (h x b x d) en wordt gevoed met AC-spanning. De klemmen zijn niet afneembaar en de elektrische aansluiting gebeurt via schroefaansluitingen.
Kenmerken op een rij
Spanningsmeetbereik 1: 300 - 480 V AC
Bedrijfs- en voedingsspanning: 220 - 510 V AC bij 50/60 Hz
Functies voor 3-fasen-onderspanning, 3-fasen-overspanning en 3-fasen-hysterese
Met fasevolgordebewakingsfunctie, fase-uitvalfunctie, onderspannings- en overspanningsdetectie en fase-onbalansfunctie
Instelbare vertragingstijden: opkomvertraging 1 s, afvalvertraging 0,5 - 60 s
