Multifunctioneel tijdrelais met 8 functies, 2 vertraagde en 1 onvertraagd wisselcontact. Instelbaar van 0,05 tot 864000s, 12A, 24-240V AC/DC, IP20, voor 35mm DIN-railmontage.

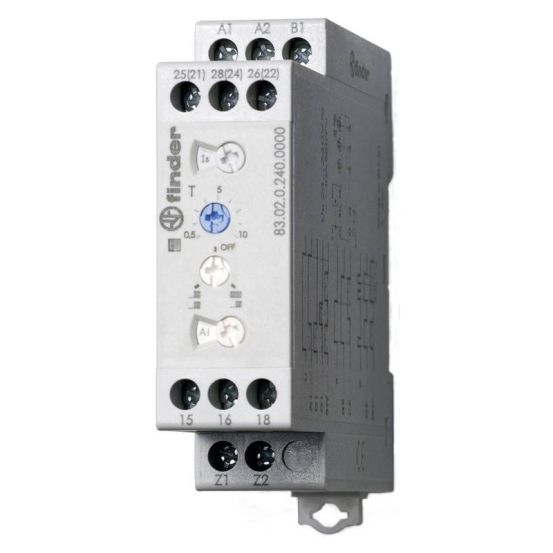

Het FINDER tijdrelais Series 83, type 83.02.0.240.0000, is een multifunctioneel tijdrelais met meerdere tijdfuncties en een instelbaar tijdbereik.
Belangrijkste kenmerken
Dit multifunctionele tijdrelais uit de FINDER Series 83 beschikt over 2 vertraagde wisselcontacten en 1 onvertraagd wisselcontact. Het biedt 8 verschillende functies, waaronder vertraagd-opkomend (AI), inschakel-wissend (DI), impulsgever (GI), knipperfunctie impuls-beginnend (SW), vertraagd-afvallend (BE), inschakel- en afvalvertragend (CE), inschakel-wissend (impulsvormer) (DE) en watchdog (WD). Het tijdbereik is instelbaar van 0,05 tot 864000 s.
Het tijdrelais werkt op een voedings- en stuurspanning van 24 tot 240 V bij zowel AC als DC, met een bedrijfs- en stuurspanningsbereik van 16,8 tot 265 V AC/DC. De nominale stroom bedraagt 12 A, met een maximale inschakelstroom van 30 A. De contacten zijn uitgevoerd in zilvernikkel (AgNi). De elektrische aansluiting gebeurt via schroefaansluitingen en het relais is geschikt voor montage op een 35 mm DIN-rail (DRA/DIN-rail adapter) en voor omegarailmontage. De beschermingsgraad is IP20 en de afmetingen zijn 22,5 mm breed, 100,3 mm diep en 86,2 mm hoog.
Kenmerken op een rij
Multifunctioneel tijdrelais met 8 tijdfuncties en 2 vertraagde wisselcontacten
Instelbaar tijdbereik van 0,05 tot 864000 s
Voedings- en stuurspanning 24-240 V AC/DC, bedrijfsbereik 16,8-265 V
Nominale stroom 12 A en maximale inschakelstroom 30 A
Montage op 35 mm DIN-rail met schroefaansluitingen, beschermingsgraad IP20
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
1
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
16.8-265 V
Bedrijfsspanning bij AC 60 Hz
16.8-265 V
Bedrijfsspanning bij DC
16.8-265 V
Beschermingsgraad (IP)
IP20
Breedte
22.5 mm
Compleet apparaat met sokkel
Nee
Diepte
100.3 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
