Hager MBN - Installatieautomaat MBN620E

Fabrikantnr:

MBN620E | 3250614313523

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale stroom en B-karakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
71,36 58,98
3-fase installatieautomaat met 4 polen (3P+N) met 40 A nominale stroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en Bi-Connect-klemmen.
117,33 96,97
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en IP20.
23,99 19,83
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en B-karakteristiek. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
30,06 24,84
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20.
98,11 81,08
3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en B-karakteristiek, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
100,02 82,66
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen van 6 kA bij 400 V.
113,00 93,39
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V met 6 kA afschakelvermogen.
38,09 31,48
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen 6 kA bij 400 V.
101,72 84,07
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en B-karakteristiek. Met 6kA afschakelvermogen bij 400V en IP20 beschermingsgraad.
78,05 64,50
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, 6 kA afschakelvermogen en IP20.
90,33 74,65
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
33,03 27,30
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-uitschakelkarakteristiek, met een afschakelvermogen van 6 kA bij 230 V.
40,35 33,35
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 beschermingsgraad.
42,19 34,87
3-fase installatieautomaat met 3P+N (meeschakelende nul), 63 A nominale stroom en B-karakteristiek. Met 6 kA afschakelvermogen en IP20.
163,44 135,07

3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20.

Verpakt per 1 stuk

Meer informatie

98,11 81,08

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

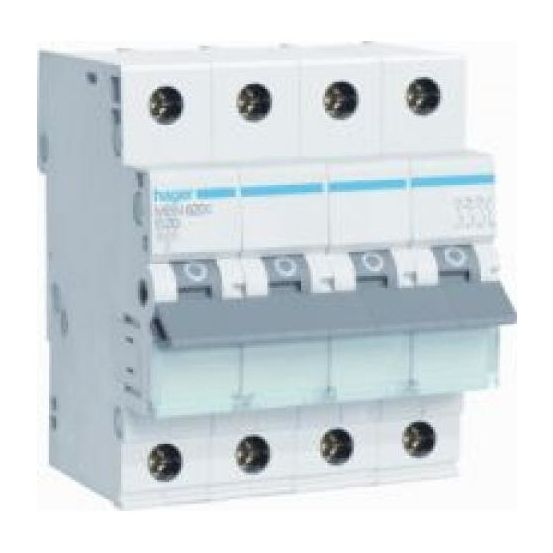

De Hager MBN installatieautomaat MBN620E is een 3-fase krachtgroep (3P+N) uit de MBN-serie, geschikt als onderdeel van een groepenkast.

Belangrijkste kenmerken

Deze installatieautomaat heeft een nominale stroom van 20 A en een B-uitschakelkarakteristiek. Hierdoor is hij geschikt voor toepassingen waar deze combinatie van karakteristiek en stroomsterkte gewenst is. Het nominale afschakelvermogen bij 400 V volgens EN 60898 bedraagt 6 kA.

De automaat is uitgevoerd als 3P+N, met in totaal 4 polen en een meeschakelende nul. De nominale spanning bedraagt 400 V AC en de nominale isolatiespanning 500 V. De energiebegrenzingsklasse is 3, met een nominale stoothoudspanning van 4 kV en overspanningscategorie 3.

Dankzij de Bi-Connect-klemmen is de aansluiting montagevriendelijk, zowel voor eendraads als meerdraads geleiders. De flexibele bevestigingsclip maakt demontage eenvoudig. De automaat heeft een bouwbreedte van 70 mm (4 modulen), een inbouwdiepte van 70 mm en een beschermingsgraad IP20.

Kenmerken op een rij

Nominale stroom 20 A
B-uitschakelkarakteristiek
3P+N uitvoering met 4 polen totaal en meeschakelende nul
Nominaal afschakelvermogen 6 kA bij 400 V (EN 60898)
Montagevriendelijke Bi-Connect-klemmen en flexibele bevestigingsclip

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Bouwbreedte	70 mm
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	3P+N
Vaak gebruikte artikelnummers	10019100 \| 2700448044 \| 7577901
Verliesvermogen	8.9 W
Vervuilingsgraad	2
