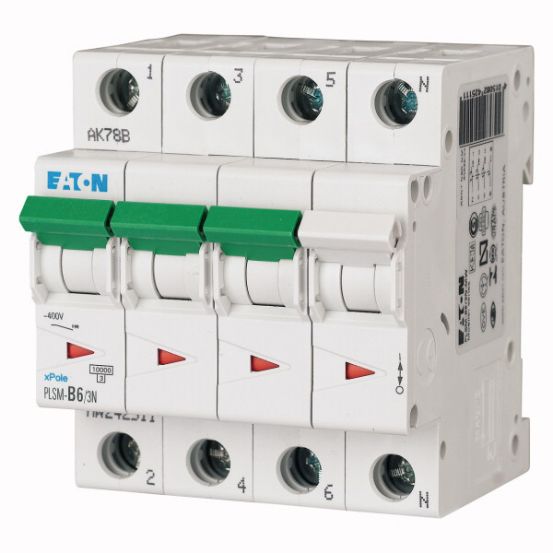

De Eaton Moeller PLSM-B6/3N-MW is een installatieautomaat uit de PLS serie, geschikt als 3 fase krachtgroep (3P+N) in groepenkasten.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale stroom van 6 A en een B-uitschakelkarakteristiek. Met in totaal 4 polen (3P+N) en een meeschakelende nul is hij uitgevoerd als 3+N automaat voor toepassingen met wisselspanning (AC) tot 400 V nominale spanning.
De Eaton Moeller PLSM-B6/3N-MW is voorzien van raam- en liftklemmen aan boven- en onderzijde, waardoor de aansluiting van geleiders van 1 tot 25 mm² eendraads of meerdraads mogelijk is. De contactpositie-indicatie (CPI) geeft duidelijk de status van de contacten weer.
Dankzij de 3-standen DIN-rail clip is deze installatieautomaat eenvoudig te monteren en weer te verwijderen uit een bestaand kamrailverband. De automaat heeft een nominale afschakelvermogen van 10 kA volgens EN 60898 bij zowel 230 V als 400 V en een beschermingsgraad IP20.
Kenmerken op een rij
Nominale stroom 6 A met B-uitschakelkarakteristiek
Uitvoering 3P+N met 4 polen totaal en meeschakelende nul
Nominale spanning 400 V AC en isolatiespanning 440 V
Raam- en liftklemmen voor 1-25 mm² eendraads en meerdraads
Contactpositie-indicatie (CPI) en 3-standen DIN-rail clip
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Bouwbreedte
70 mm
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
6 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
10 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
