Hager MCN - Installatieautomaat MCN663E

Fabrikantnr:

MCN663E | 3250614314490

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 400 V AC.
74,25 61,36
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en C-karakteristiek. Nominale spanning 400 V en afschakelvermogen 6 kA.
108,84 89,95
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale meetstroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
80,39 66,44
3-fase installatieautomaat met 4 polen (3P+N) met 32 A nominale meetstroom en C-karakteristiek, 400 V AC en 6 kA afschakelvermogen.
87,99 72,72
3-fase installatieautomaat met 3P+N polen, 40 A nominale meetstroom en uitschakelkarakteristiek C. Met Bi-Connect-klemmen, 6 kA afschakelvermogen en IP20.
132,87 109,81
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
36,15 29,88
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en C-karakteristiek, geschikt voor AC-toepassingen bij 230 V.
44,76 36,99
3-fase installatieautomaat met 4 polen (3P+N) met 63 A nominale meetstroom en C-uitschakelkarakteristiek. Nominaal afschakelvermogen van 6 kA en Bi-Connect-klemmen.
149,75 123,76
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
114,57 94,69
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en C-uitschakelkarakteristiek. Afschakelvermogen 6 kA bij 230 V, bouwbreedte 35 mm.
45,42 37,54
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en 4 module-eenheden breed.
159,32 131,67
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen van 6 kA bij 230 V.
45,42 37,54
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 bescherming.
46,59 38,50
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor AC 230V met 6 kA afschakelcapaciteit.
35,53 29,36
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale stroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
116,61 96,37

3-fase installatieautomaat met 4 polen (3P+N) met 63 A nominale meetstroom en C-uitschakelkarakteristiek. Nominaal afschakelvermogen van 6 kA en Bi-Connect-klemmen.

Verpakt per 1 stuk

Meer informatie

149,75 123,76

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

25 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

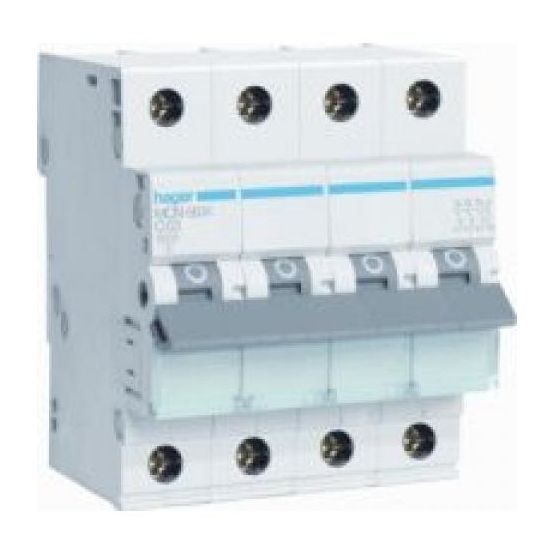

De Hager MCN installatieautomaat MCN663E is een installatieautomaat uit de MCN serie, geschikt voor professionele verdelers en voorzien van montagevriendelijke details voor eenvoudig gebruik.

Belangrijkste kenmerken

Deze Hager installatieautomaat is uitgevoerd als 3 fase krachtgroep (3P+N) met meeschakelende nul en een C-uitschakelkarakteristiek. De automaat heeft een nominale meetstroom van 63 A bij een nominale meetspanning van 400 V AC, waardoor hij geschikt is voor krachtgroeptoepassingen binnen zijn specificaties.

Voor een snelle montage is de automaat voorzien van Bi-Connect-klemmen en een flexibele bevestigingsclip, zodat plaatsen en demonteren wordt vereenvoudigd. Het apparaat heeft een nominaal afschakelvermogen van 6 kA, een breedte van 4 module-eenheden en een inbouwdiepte van 70 mm. De behuizing heeft een beschermingsgraad van IP20 en is ontworpen voor gebruik bij een omgevingstemperatuur tussen -25 en 70 °C.

De installatieautomaat werkt op een spanningstype AC met een frequentie van 50-60 Hz en heeft een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV. Aansluiten kan met eendraads geleiders van 1-35 mm² of meerdraads geleiders van 1-25 mm². Nevenapparaten zijn mogelijk volgens de opgegeven specificaties.

Kenmerken op een rij

Nominale meetstroom 63 A bij 400 V AC
4-polige uitvoering, 3P+N met meeschakelende nul
C-uitschakelkarakteristiek
Nominaal afschakelvermogen 6 kA
Bi-Connect-klemmen en flexibele bevestigingsclip voor eenvoudige montage

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Bouwbreedte	70 mm
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	63 A
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	6 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Uitvoering	3P+N
Vaak gebruikte artikelnummers	10019145 \| 2700448154 \| 7578941
Verliesvermogen	25.7 W
Vervuilingsgraad	2
