Verpakt per 1 meter

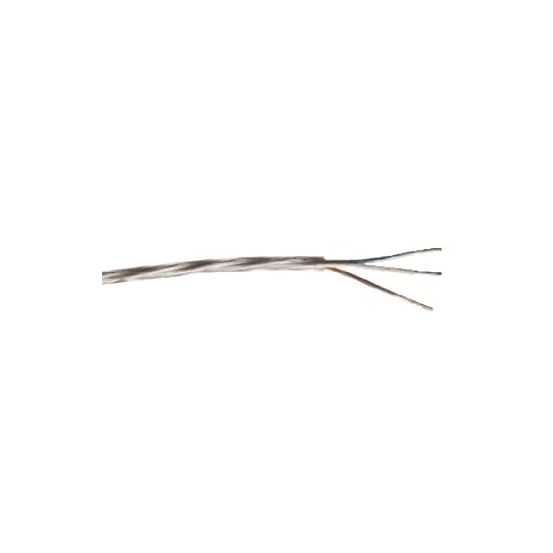

Deze stuurstroomkabel van JOBARCO is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 3 aders met een nominale geleiderdoorsnede van 0,75 mm². Dit flexibele vinyl aansluitsnoer beschikt over drie aders van vertind koper en een transparante mantel.
De Jobarco Armaflex stuurstroomkabel is opgebouwd uit koperen geleiders van klasse 5, wat zorgt voor een soepel type geleider met een ronde vorm en een vertind oppervlak. De aders zijn geïsoleerd met copolymeer thermoplastisch en voorzien van een adercodering middels kleur, terwijl zowel de mantel als de aderisolatie verder zijn vervaardigd uit polyvinylchloride (PVC) met een kleurloze mantelkleur. Het snoer heeft een ronde kabelvorm en een buitendiameter van circa 6 mm.
Voor de elektrische eigenschappen werkt de kabel bij een nominale spanning van 300/300 V en heeft deze een geleiderweerstand van 26,7 Ohm/km bij 20 °C. Bij de verwerking en installatie geldt een toegestane kabelbuitentemperatuur tijdens montage van -5 tot 70 °C en na montage van -30 tot 80 °C. De minimale buigradius bedraagt 56 mm bij vast verlegd gebruik en 105 mm bij een flexibele toepassing met een vrije beweging of geforceerde geleiding.
| Aantal aders | 3 |
|---|---|
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleur |
| Aderisolatie | Copolymeer thermoplastisch |
| Afscherming collectief | Geen |
| Afscherming groepen | Geen |
| AWG-maat | 18 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandvertraging volgens IEC 60332-1-2 | NO |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Nee |
| Buitendiameter circa | 6 mm |
| Draagorgaan | Geen |
| Geel/Groene ader | Nee |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 26.7 Ohm/km |
| Getwist | Nee |
| Gewicht | kg/km |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Kleurloos |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | NO |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | 105 mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 105 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 56 mm |
| Model | Stuurstroomleiding |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 0.75 mm² |
| Nom. spanning U | 300 V |
| Nom. spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Vertind |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 80 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 °C |
| Vaak gebruikte artikelnummers | 10106673 | 2700182209 | 4591731 |
| Vochtbarrière | Geen |
