Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

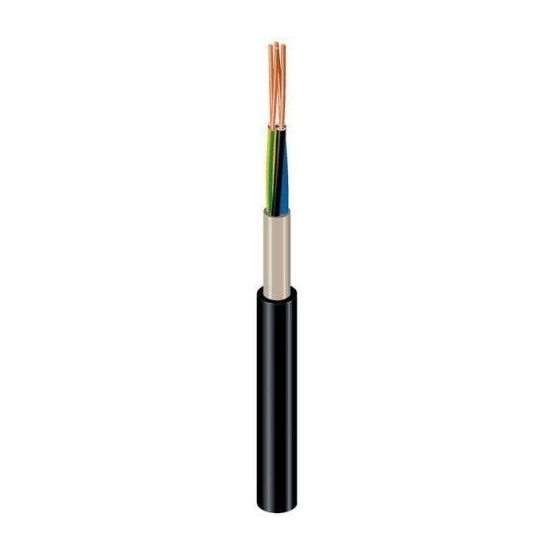

De Jobarco stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 3 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze ronde, zwarte stuurstroomkabel van JOBARCO beschikt over koperen geleiders van klasse 5 en heeft een nominale spanning van 300/500 V. De aders zijn uitgerust met een adercodering in cijfers en er is een geel/groene aardgeleider aanwezig. De mantel is vervaardigd van polyurethaan (PU) en de aderisolatie bestaat uit copolymeer thermoplastisch.
De kabel is halogeenvrij volgens IEC 60754-1 en IEC 60754-2, rookarm volgens IEC 61034-2, oliebestendig volgens IEC 60811-404 en koudebestendig volgens EN 60811-504+505+506.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 0,75 mm² en aardgeleider
Nominale spanning 300/500 V
Koperen geleidermateriaal met blanke, ronde en soepele samenstelling
Polyurethaan (PU) mantelmateriaal in de kleur zwart
Halogeenvrij, rookarm, oliebestendig en koudebestendig
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Copolymeer thermoplastisch
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
5 mm
Draagorgaan
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
YES
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyurethaan (PU)
Materiaal aderisolatie
Copolymeer thermoplastisch
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-50 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
