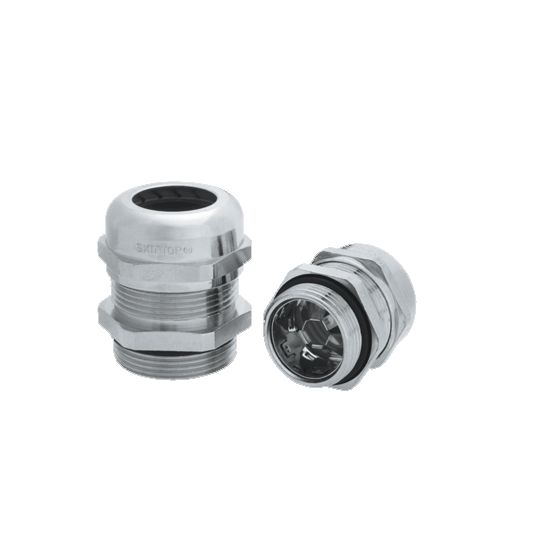

Rechte, vernikkelde messing kabelwartel met EMC-afscherming voor M20-schroefdraad. Geschikt voor kabeldiameters van 7 tot 12,5 mm en voorzien van IP68-bescherming.
De Lapp Skintop MS-SC-M wartel kabel-/buisinvoer is een rechte metalen kabelwartel in nikkeluitvoering, geschikt voor metrische schroefdraad M20 en kabeldiameters van circa 7 tot 12,5 mm.
Belangrijkste kenmerken
Deze Lapp Skintop MS-SC-M wartel is uitgevoerd als EMC-uitvoering en afgeschermd, waardoor hij geschikt is voor toepassingen waar EMC-afscherming vereist is. De kabelwartel is ontworpen voor kabeldiameters van 7 tot 12,5 mm en heeft een metrische draadmaat M20 met een schroefdraadlengte van 8 mm en een spoed van 1,5 mm.
De wartel is recht uitgevoerd en wordt via schroeven aan de behuizing bevestigd. De behuizing is van metaal met materiaalkwaliteit messing en een vernikkelde oppervlaktebescherming in de kleur nikkel. De afdichting gebeurt met een afdichtingsring van chloropreen rubber (CR/neopreen).
Met een beschermingsgraad van IP68 en een gebruikstemperatuurbereik van -30 tot 100 °C is deze wartel inzetbaar in uiteenlopende omgevingscondities. De sleutelwijdte bedraagt 24 mm en de zeskant hoekmaat 27,3 mm.
Kenmerken op een rij
EMC-uitvoering en afgeschermd
Geschikt voor kabeldiameter 7 - 12,5 mm
Metrische schroefdraad M20, schroefdraadlengte 8 mm, spoed 1,5 mm
Beschermingsgraad IP68
Metaal, messing vernikkeld, kleur nikkel, recht model
