4-aderige grondkabel van 10 mm² op gewenste lengte te knippen met brandklasse Dca-s2 en 0,6/1 kV spanning. Deze grijze, UV-bestendige kabel heeft stalen bewapening en PVC mantel.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
422 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

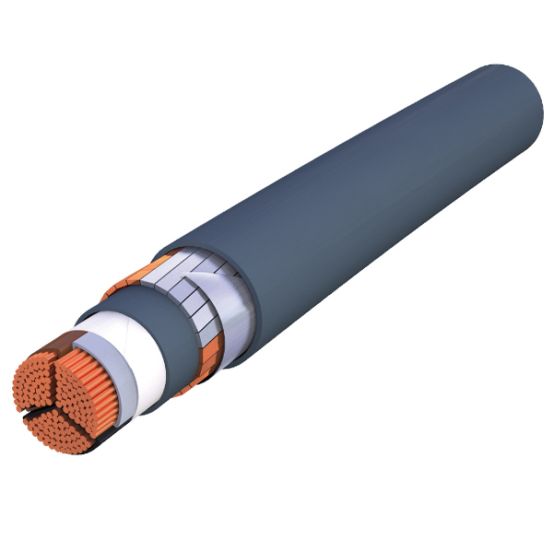

De Nexans grondkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en is voorzien van 4 aders met een nominale geleiderdoorsnede van 10 mm². Deze bewapende 4-aderige grondkabel is geschikt voor laagspanningsinstallaties tot 1kV en kan worden verwerkt in de grond.
Belangrijkste kenmerken
Deze ronde installatiekabel beschikt over koperen geleiders met een klasse 2 samengeslagen opbouw en een nominale spanning van 0,6/1 kV. Voor de veiligheid is de kabel uitgerust met een aardgeleider in de vorm van een geel/groene ader, terwijl de adercodering volgt volgens kleur conform HD 308 S2. Het materiaal van de aderisolatie bestaat uit polyolefine en de buitendiameter bedraagt circa 24,3 mm.
De kabel is voorzien van staal als materiaal voor de bewapening en heeft een mantelmateriaal van polyvinylchloride in een grijze kleur. Daarnaast is de kabel UV-bestendig. Het brandgedrag voldoet aan CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6 en de brandvertraging is uitgevoerd volgens IEC/EN 60332-3-24.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 10 mm²
Koperen geleider met klasse 2 samengeslagen opbouw
Nominale spanning van 0,6/1 kV
Stalen bewapening en PVC mantelmateriaal in de kleur grijs
Geschikt voor verwerking in de grond en UV-bestendig
CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Aantal strengen per geleider
7
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
Bewapening
YES
Bewapening/armering
Armering
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
24.3 mm
Buitendiameter
24.3 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.83 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
1272 kg/km
Glasvezelelement
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
24 mm
Kabelgeometrie
Rond
Kabelhoogte circa
24 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Materiaal bewapening
Staal
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
194 mm
Model
Installatiekabel
NEN
VG-YMvKasmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
10 mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
10 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
