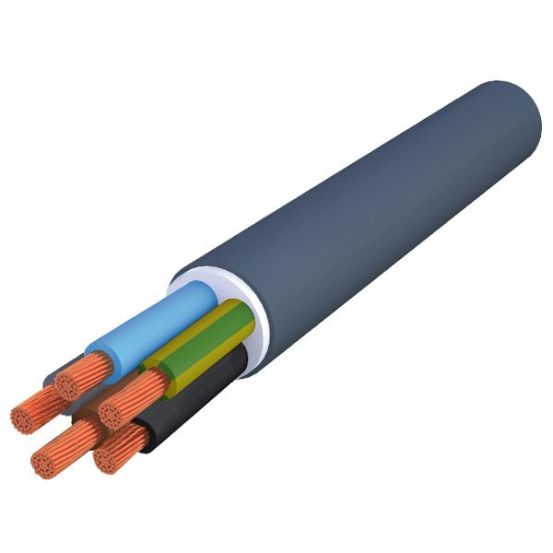

De Nexans YMVK installatiekabel is geleverd op een rol van 100 meter en is voorzien van 5 aders en een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze grijze installatiekabel van Nexans is voorzien van koperen geleiders met een massieve opbouw van klasse 1 en beschikt over een geel/groene aardgeleider. De aders zijn geïsoleerd met polyolefine en voorzien van adercodering volgens HD 308 S2 in de vorm van kleuren. De buitenmantel is gemaakt van polyvinylchloride (PVC) en heeft een circa buitendiameter van 13,3 mm.
De kabel heeft een nominale spanning van 0,6/1 kV en is brandvertragend volgens IEC 60332-3-24 (cat. C). De brandclassificatie is ingedeeld als CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6. Verder is de kabel UV-bestendig en bedraagt de max. toelaatbare geleidertemperatuur 90 °C.
Kenmerken op een rij
Op een rol van 100 meter
5 aders met een nominale geleiderdoorsnede van 2,5 mm²
Koperen geleiders met massieve opbouw
Nominale spanning van 0,6/1 kV
CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6
UV-bestendig
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Aantal meters
100
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Aderscherm
Nee
Afscherming langswaterdicht
Nee
Bewapening/armering
Geen
Binnenveldsturing
Nee
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Ja
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
13.3 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
Nee
Gecertificeerd voor scheepsapplicaties
Nee
Geel/Groene ader
Ja
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt voor verwerking in aarde/ondergrond
Nee
Gewicht
290 kg/km
Glasvezelelement
Nee
Halogeenvrij volgens IEC 60754-2
Nee
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud
Geen
Kabel dwarswaterdicht
Nee
Kabelbreedte
13 mm
Kabelhoogte
13 mm
Kabelvorm
Rond
Kleur mantel
Grijs
Litze
Nee
Loodmantel
Nee
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Met aardgeleider
Ja
Met knaagdierbescherming
Nee
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
