Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

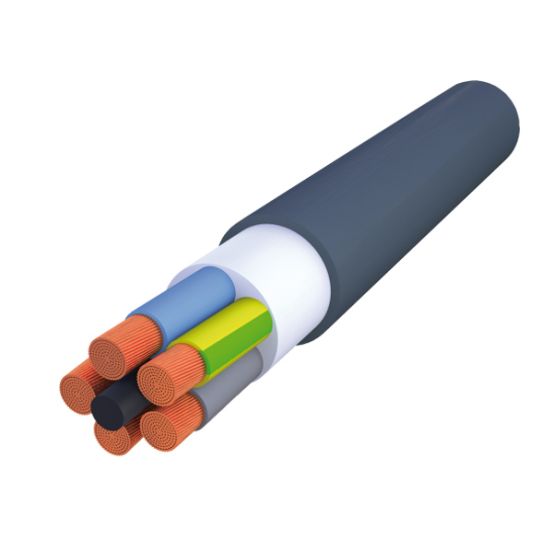

De Nexans Ymvk installatiekabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 5 aders met een nominale geleiderdoorsnede van 16 mm².
Belangrijkste kenmerken
De Nexans installatiekabel beschikt over koperen geleiders met een soepele opbouw volgens klasse 5 en heeft een nominale spanning van 0,6/1 kV. De aders zijn geïsoleerd met polyolefine, voorzien van een geel/groene aardgeleider en hebben een adercodering in kleur volgens HD 308 S2. De ronde kabel is afgewerkt met een grijze mantel van polyvinylchloride (PVC) en heeft een buitendiameter van circa 23,3 mm.
Dit type valt onder brandklasse Dca-s2,d2,a3 volgens EN 13501-6 en is brandvertragend volgens IEC/EN 60332-3-24. De kabel is geschikt voor gebruik in bouwwerken en is UV-bestendig. De max. toelaatbare geleidertemperatuur bedraagt 90 °C en de min. buigradius voor vast verleggen is 186 mm.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 16 mm²
Koperen geleiders met een soepele opbouw
Nominale spanning van 0,6/1 kV
Brandklasse Dca-s2,d2,a3 volgens EN 13501-6
Mantelkleur grijs met een buitendiameter van circa 23,3 mm
UV-bestendig
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
23.3 mm
Buitendiameter
23.3 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Ja
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.15 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
1181 kg/km
Glasvezelelement
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
23 mm
Kabelgeometrie
Rond
Kabelhoogte circa
23 mm
Kleur mantel
Grijs
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
186 mm
Model
Installatiekabel
NEN
YMvKmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
16 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
