Rechte kunststof PG7-kabelwartel van polystyreen voor kabeldiameters van 3,5 tot 6 mm. Deze halogeenvrije, slagvaste wartel heeft IP54-bescherming en een lichtgrijze kleur.

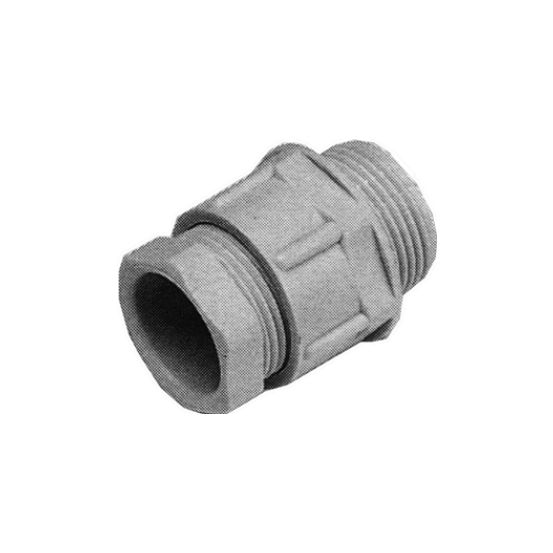

De Niedax Kleinhuis CONUS kabelwartel 250/07 is een rechte kunststof wartel (PG7) voor kabel- en buisinvoer, uitgevoerd in lichtgrijs (RAL 7035) met beschermingsgraad IP54.
Belangrijkste kenmerken
Deze Niedax Kleinhuis wartel kabel-/buisinvoer is uitgevoerd als recht model met type schroefdraad PG en een nominale draadmaat PG7. De wartel is geschikt voor kabeldiameters van 3,5 tot 6 mm en heeft een schroefdraadlengte van 7,5 mm, met een sleutelwijdte van 15 mm en een zeskant hoekmaat van 16,5 mm. De verbinding met de behuizing gebeurt door middel van schroeven.
De kabelwartel is vervaardigd uit kunststof met materiaalkwaliteit polystyreen (PS) en is halogeenvrij en slagvast. De kleur is lichtgrijs met RAL-nummer 7035 en de oppervlakte is onbehandeld. De beschermingsgraad bedraagt IP54. Als afdichting wordt een dichtring toegepast. De wartel is niet afgeschermd, niet drukcompenserend, geen EMC- of explosiegeteste uitvoering en niet geschikt voor gewapende kabel.
De bedrijfstemperatuur ligt tussen -30 en 60 °C. De wartel heeft geen contramoer, geen trekontlasting, geen meervoudig dichtingsinzetstuk en is niet inklikbaar in een opening. Ook is er geen trompetuitvoering en geen vlakkabelkoppeling toegepast, en er is geen classificatie voor explosieveilige zones gas of stof.
Kenmerken op een rij
Rechte kabel-/buisinvoerwartel met type schroefdraad PG en nom. draadmaat PG7
Geschikt voor kabeldiameter 3,5 - 6 mm, schroefdraadlengte 7,5 mm
Kunststof wartel, materiaalkwaliteit polystyreen (PS), halogeenvrij en slagvast
Beschermingsgraad IP54, afdichting met dichtring
Kleur lichtgrijs, RAL-nummer 7035, oppervlakte onbehandeld
