Eindschakelaar met rolstootnok in een metalen behuizing met IP67-bescherming. Voorzien van één wisselcontact, geschikt voor temperaturen van -10 tot 80 °C en 10 A bij AC-15.

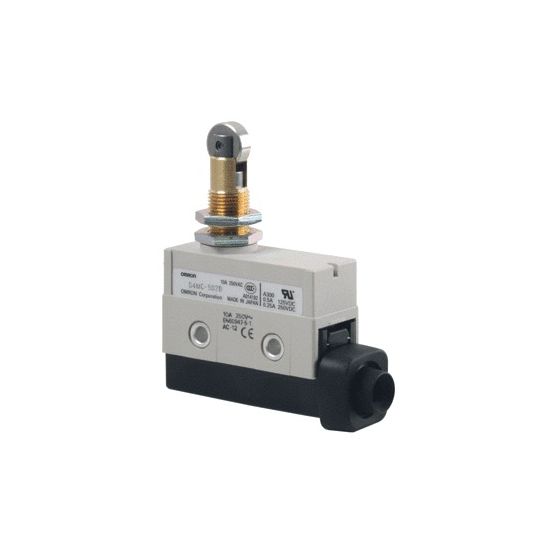

De Omron D4MC5020 (D4MC5020B) is een industriële eindschakelaar uit de Switches Industrial / D4MC-serie, uitgevoerd met metalen behuizing en stootnok met rol en voorzien van beschermingsgraad IP67.
Belangrijkste kenmerken
Deze Omron eindschakelaar is uitgevoerd met een metalen, kubusvormige behuizing met een breedte van 43,3 mm en een hoogte van 55 mm. De sensor zelf heeft een breedte van 21,7 mm, een lengte van 70 mm, een hoogte van 80,4 mm en een diameter van 12,7 mm. Het bekrachtigingslichaam is een rolstootnok en het bedieningselement is uitgevoerd als stootnok. De eindschakelaar wordt aangesloten via een metrische kabelinvoer.
De schakelaar heeft één wisselcontact (1x wissel), zonder afzonderlijke maak- of verbreekcontacten en zonder veiligheidshulpcontacten. De contactconfiguratie is gedwongen openend en de schakelfunctie is aangeduid als “overig”. De eindschakelaar is niet geschikt voor veiligheidsfunctie en heeft geen elektronische uitgang, geen status-indicatie en geen interface of veiligheidscommunicatie.
De Omron D4MC5020B biedt een beschermingsgraad IP67 en is volgens de specificaties geschikt voor een omgevingstemperatuur tijdens bedrijf van -10 tot 80 °C. De nominale bedrijfsstromen bedragen 10 A bij AC-15 125 V en 230 V, 0,5 A bij DC-13 125 V, 0,25 A bij DC-13 230 V en 6 A bij DC-13 24 V. In de specificaties wordt de uitvoering omschreven als een gesloten kleine uitvoering.
Kenmerken op een rij
Metalen, kubusvormige behuizing (43,3 x 55 mm), gesloten kleine uitvoering
Bekrachtigingslichaam rolstootnok met bedieningselement stootnok
Beschermingsgraad IP67 en bedrijfstemperatuur -10 tot 80 °C
1 wisselcontact, gedwongen openend, niet geschikt voor veiligheidsfunctie
Nominale bedrijfsstroom: 10 A (AC-15 125/230 V), 0,5 A (DC-13 125 V), 0,25 A (DC-13 230 V), 6 A (DC-13 24 V)
