Kunststof eindschakelaar met verstelbare rolhefboom, 1NO/1NC contacten en momentschakeling. Deze IP67-schakelaar is gedwongen openend en geschikt voor veiligheidstoepassingen.

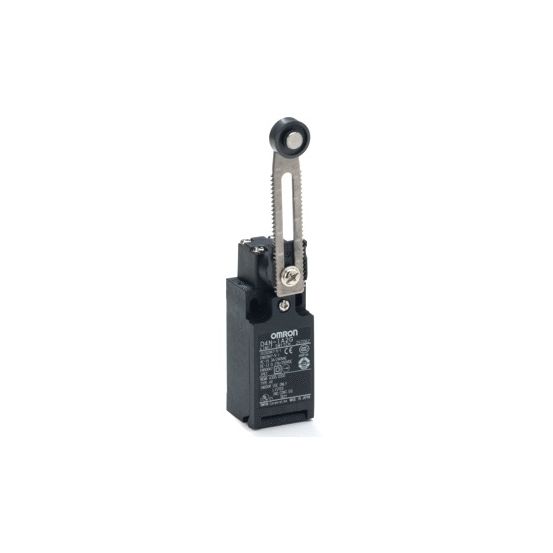

De Omron D4N eindschakelaar D4N112G (fabrikantnummer D4N 0063R) is een kunststof eindschakelaar met instelbare rolhefboom en momentschakeling, geschikt als veiligheidscomponent binnen de Omron Safety Products-serie.
Belangrijkste kenmerken
Deze Omron D4N eindschakelaar is uitgevoerd met een verstelbare rolhefboom en een rechte rolstootnok, waardoor het bedieningselement nauwkeurig kan worden gepositioneerd. De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact (1NO/1NC) met momentschakeling en is gedwongen openend. De behuizing is vervaardigd uit kunststof in kubusvorm en voldoet aan DIN EN 50047.
De eindschakelaar is geschikt voor veiligheidsfunctie en heeft een beschermingsgraad IP67. De elektrische aansluiting gebeurt via een kabelinvoer Pg. De nominale bedrijfsstromen bedragen 6 A bij AC-15 125 V en 3 A bij AC-15 230 V, evenals 0,55 A bij DC-13 125 V en 0,27 A bij DC-13 230 V. De schakelaar heeft geen elektronische uitgang en is niet vergrendelend.
De sensorafmetingen zijn 31 mm breed, 30 mm lang en 101,75 mm hoog, met een sensordiameter van 17,5 mm. De eindschakelaar kan worden gebruikt in een omgevingstemperatuur van -30 tot 70 °C en is niet voorzien van status-indicatie.
Kenmerken op een rij
Kunststof kubusbehuizing volgens DIN EN 50047
Verstelbare rolhefboom met rol, uitlijning rolstootnok recht
Contactconfiguratie 1 maakcontact en 1 verbreekcontact (1NO/1NC), momentschakeling
Geschikt voor veiligheidsfunctie, gedwongen openend, beschermingsgraad IP67
Nominale bedrijfsstromen: 6 A (AC-15 125 V), 3 A (AC-15 230 V), 0,55 A (DC-13 125 V), 0,27 A (DC-13 230 V)
