Eindschakelaar met rolhefboom, 1 maak- en 1 verbreekcontact en momentschakeling. Deze kunststof schakelaar met IP67-bescherming is geschikt voor veiligheidsfuncties.

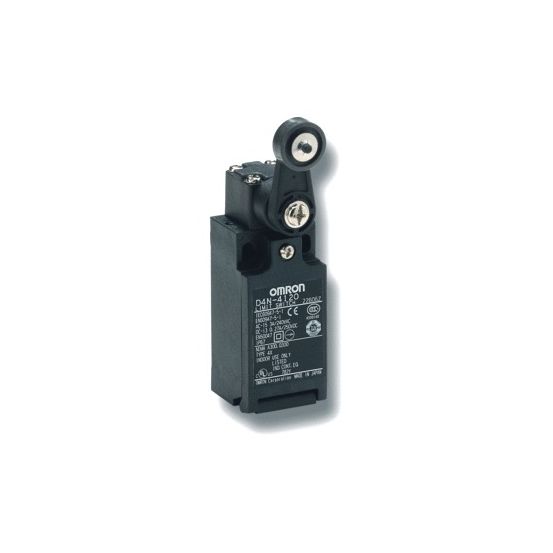

De Omron D4N4120 eindschakelaar is een compacte kunststof eindschakelaar met rolhefboom, uitgevoerd met 1 maakcontact en 1 verbreekcontact en een beschermingsgraad van IP67.
Belangrijkste kenmerken
Deze Omron D4N4120 eindschakelaar uit de D4N/Safety Products serie is uitgevoerd met een rolhefboom als bedieningselement en een rechte rolstootnok. De behuizing heeft een kubusvorm met een sensorgeometrie van 31 x 55 mm en een sensordiameter van 17,5 mm. De schakelaar is voorzien van een metrische kabelinvoer en heeft geen elektronische uitgang of status-indicatie.
Elektrisch beschikt de eindschakelaar over 1 maakcontact en 1 verbreekcontact (1NC/1NO) met momentschakeling, zonder vergrendelende functie. De nominale bedrijfsstroom bedraagt 6 A bij AC-15 125 V en 3 A bij AC-15 230 V, en 0,55 A bij DC-13 125 V en 0,27 A bij DC-13 230 V. De contacten zijn gedwongen openend en de schakelaar is geschikt voor veiligheidsfunctie.
De Omron D4N4120 heeft een kunststof behuizing met beschermingsgraad IP67 en is ontworpen voor een bedrijfsomgevingstemperatuur van -30 tot 70 °C. De uitvoering interface voor veiligheidscommunicatie en overige interfaces is “geen”, en de explosieveiligheidscategorie voor gas en stof is “geen”.
Kenmerken op een rij
Uitvoering: rolhefboom met rol, rolstootnok recht, kubusvormige kunststof behuizing
Contactconfiguratie: 1 maakcontact en 1 verbreekcontact (1NC/1NO), momentschakeling
Nominale bedrijfsstromen: 6 A (AC-15 125 V), 3 A (AC-15 230 V), 0,55 A (DC-13 125 V), 0,27 A (DC-13 230 V)
Beschermingsgraad: IP67, bedrijfsomgevingstemperatuur -30 tot 70 °C
Geschikt voor veiligheidsfunctie en gedwongen openend, uitvoering elektrische aansluiting kabelinvoer metrisch
