Multifunctioneel tijdrelais met 1 vertraagd wisselcontact en een bereik tot 4,3 miljoen seconden. Geschikt voor DIN-rail montage met 24-240V AC/DC stuurspanning en IP30-klasse.

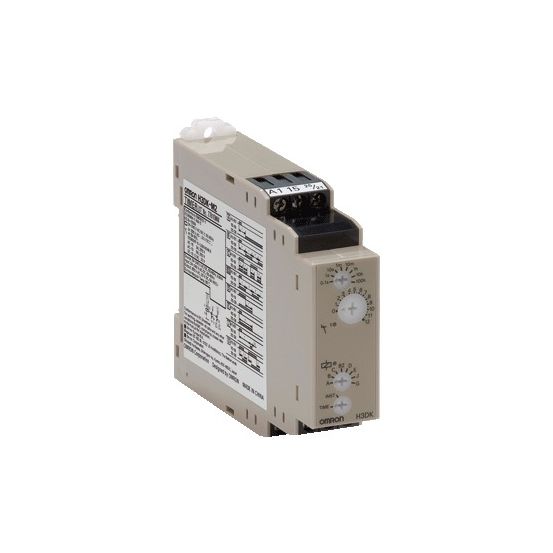

De Omron H3DK - Tijdrelais H3DK6003D is een multifunctioneel tijdrelais uit de H3DK-serie, geschikt voor AC/DC toepassingen en ontworpen voor montage op DIN-rail.
Belangrijkste kenmerken
Dit Omron tijdrelais H3DK6003D biedt een breed tijdbereik van 0,1 tot 4.320.000 seconden en is uitgerust met 1 vertraagd wisselcontact. Het relais ondersteunt meerdere functies, waaronder opkomvertragend, inschakelwissend en knipperend beginnend met impuls bij vaste tijd, evenals een klokfunctie met puls beginnend, variabel.
Het tijdrelais werkt op een bedrijfsspanning van 5 - 250 V AC (50/60 Hz) en 5 - 30 V DC, met een nominale stuurspanning van 24 - 240 V AC/DC. De nominale stroom bedraagt 5 A. De elektrische aansluiting gebeurt via een schroefaansluiting en het apparaat is geschikt voor DIN-rail (Omega-rail) montage met een compacte bouwvorm van 22,5 x 100 x 79 mm (b x d x h).
Verder heeft het tijdrelais een beschermingsgraad IP30 en valt het onder categorie relaistechnologie RT I volgens IEC 61810-7. De contactcoating is uitgevoerd in goud en er is geen halfgeleideruitgang aanwezig. Het apparaat wordt geleverd zonder sokkel en is niet bedoeld voor bediening op afstand of frontmontage.
Kenmerken op een rij
Tijdbereik: 0,1 - 4.320.000 s
1 uitgang, vertraagd wisselcontact
Functies: opkomvertragend, inschakelwissend, knipperend beginnend met impuls (vaste tijd), klokfunctie met puls beginnend (variabel)
Bedrijfsspanning: 5 - 250 V AC / 5 - 30 V DC, stuurspanning 24 - 240 V AC/DC
Geschikt voor DIN-rail (Omega-rail) montage, afmetingen 22,5 x 100 x 79 mm (b x d x h), IP30
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP30
Breedte
22.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
