Tijdrelais met ster-driehoekfunctie, instelbaar tijdbereik van 1 tot 120 seconden en 2 vertraagde maakcontacten. Geschikt voor omegarailmontage met schroefaansluiting.

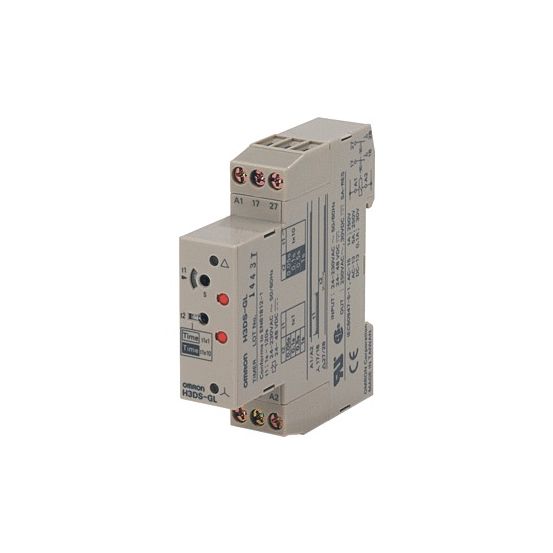

De Omron H3DS tijdrelais H3DS8002G is een compact tijdrelais uit de Omron TIMERS/H3DS serie, met een breedte van 17,5 mm en schroefaansluitingen, geschikt voor toepassingen waar een instelbaar tijdbereik en ster-driehoekfunctie gewenst zijn.
Belangrijkste kenmerken
Dit Omron TIMERS H3DS tijdrelais (type H3DS8002G) biedt een instelbaar tijdbereik van 1 tot 120 seconden en beschikt over 2 vertraagde maakcontact-uitgangen. Het apparaat werkt met een stuurspanning van AC/DC, waarbij bij AC 50/60 Hz een bereik van 24 tot 230 V wordt ondersteund en bij DC een bereik van 24 tot 48 V.
Het tijdrelais is geschikt voor ster-driehoekfunctie en is uitsluitend geschikt als afstandsbediening. De bedrijfsspanning ligt bij AC 50/60 Hz tussen 0 en 250 V en bij DC tussen 0 en 30 V. De nominale stroom bedraagt 5 A en de beschermingsgraad is IP30.
Met een afmeting van 17,5 x 100 x 79 mm (b x d x h) en geschiktheid voor omegarailmontage laat dit tijdrelais zich eenvoudig inbouwen. De elektrische aansluiting gebeurt via schroefaansluitingen en het apparaat heeft geen halfgeleideruitgang en is niet opsteekbaar op een hulpcontactblok.
Kenmerken op een rij
Tijdbereik 1 - 120 s
2 vertraagde maakcontact-uitgangen
Nominale stuurspanning AC 50/60 Hz 24 - 230 V, DC 24 - 48 V
Functie ster-driehoek
Afmetingen (b x d x h) 17,5 x 100 x 79 mm, geschikt voor omegarailmontage
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
2
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
0
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP30
Breedte
17.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
