Tijdrelais met één vertraagd wisselcontact, 3A nominale stroom en 0,1 tot 600 seconden tijdbereik. Geschikt voor DIN-rail montage met schroefaansluiting en 24V DC stuurspanning.
Verpakt per 1 stuk
79,8666,00
79,8666,00
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

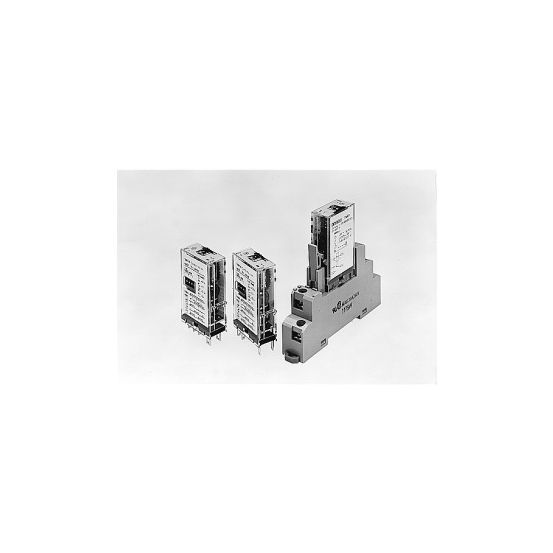

De Omron H3RN tijdrelais (type H3RN1002M / H3RN124DC) is een compact tijdrelais uit de H3RN-serie met één vertraagd wisselcontact, geschikt voor stuurspanning DC en een breed tijdbereik.
Belangrijkste kenmerken
Dit Omron H3RN tijdrelais is uitgevoerd als steekvoet-relais en is geschikt voor DIN-rail (Omega-rail) montage. Het relais heeft een schroefaansluiting en wordt toegepast als tijdrelais binnen de Omron H3RN-serie. Het beschikt over één vertraagd wisselcontact en een nominale stroom van 3 A, met een maximale inschakelstroom van 5 A.
Het tijdrelais biedt een tijdbereik van 0,1 tot 600 seconden en ondersteunt functies als opkomvertragend en inschakelwissend. Daarnaast is er een klokfunctie beschikbaar met puls beginnend, variabel. De nominale stuurspanning bij DC ligt tussen 21,6 en 26,4 V, terwijl de bedrijfsspanning kan variëren van 5 tot 250 V bij AC (50/60 Hz) en 5 tot 30 V bij DC.
Met compacte afmetingen van 12,8 x 47,4 x 31,2 mm (b x d x h), IP40 beschermingsgraad en contacten met een zilveren contactcoating op overige niet-koperlegeringen, is dit tijdrelais geschikt voor toepassingen waar een smal tijdrelais met één vertraagd wisselcontact en DC-stuurspanning gewenst is.
Kenmerken op een rij
Tijdbereik: 0,1 - 600 s
1 vertraagd wisselcontact, nominale stroom 3 A, max. inschakelstroom 5 A
Nominale stuurspanning bij DC: 21,6 - 26,4 V
Bedrijfsspanning: 5 - 250 V AC (50/60 Hz) en 5 - 30 V DC, spanningstype AC/DC
Montagewijze: steekvoet, geschikt voor DIN-rail (Omega-rail) montage, schroefaansluiting
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP40
Breedte
12.8 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
47.4 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
