Tijdrelais met twee vertraagde wisselcontacten, een instelbaar tijdbereik van 0,1 tot 600 seconden en 200-230V AC stuurspanning. Inclusief sokkel voor DIN-railmontage, IP40.

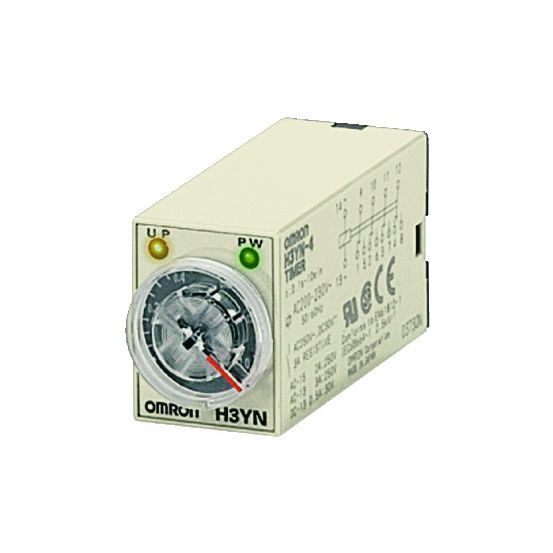

Het Omron H3YN tijdrelais (type H3YN8000R / H3YN2AC200230OMI) is een compact tijdrelais uit de H3YN-serie met een formaat van 21,5 x 52,6 x 28 mm en wordt geleverd als compleet apparaat met sokkel.
Belangrijkste kenmerken
Dit Omron H3YN tijdrelais is uitgevoerd als compleet apparaat met sokkel en insteeksokkel, geschikt voor frontmontage en montage op een DIN-rail (Omega-rail). Het relais heeft een beschermingsgraad van IP40 en valt onder relaistechnologie-categorie RT I volgens IEC 61810-7.
Het tijdrelais beschikt over twee vertraagde wisselcontact-uitgangen en werkt op een bedrijfsspanning van 0 - 250 V AC of 0 - 30 V DC. De nominale stuurspanning bij AC 50/60 Hz ligt tussen 200 en 230 V, met type stuurspanning AC. Het instelbare tijdbereik loopt van 0,1 tot 600 seconden.
De elektrische aansluiting gebeurt via een vlaksteekaansluiting. Bediening op afstand is niet mogelijk en het relais heeft geen halfgeleideruitgang. Diverse speciale functies, zoals opkomvertragend, afvalvertragend, knipperfuncties, pulsvormend en ster-driehoek, zijn niet van toepassing op dit model.
Kenmerken op een rij
Omron H3YN tijdrelais, type H3YN8000R / H3YN2AC200230OMI, serie H3YN
Tijdbereik: 0,1 - 600 s met 2 uitgangen, vertraagd, wisselcontact
Bedrijfsspanning: 0 - 250 V AC en 0 - 30 V DC, spanningstype AC/DC
Nominale stuurspanning bij AC 50/60 Hz: 200 - 230 V, type stuurspanning AC
Afmetingen: breedte 21,5 mm, diepte 52,6 mm, hoogte 28 mm, beschermingsgraad IP40
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
21.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
52.6 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
