Tijdrelais met sokkel, 24V DC stuurspanning en 0,1 tot 600 seconden bereik. Voorzien van vier vertraagde wisselcontacten (3A) en geschikt voor DIN-rail of frontmontage.

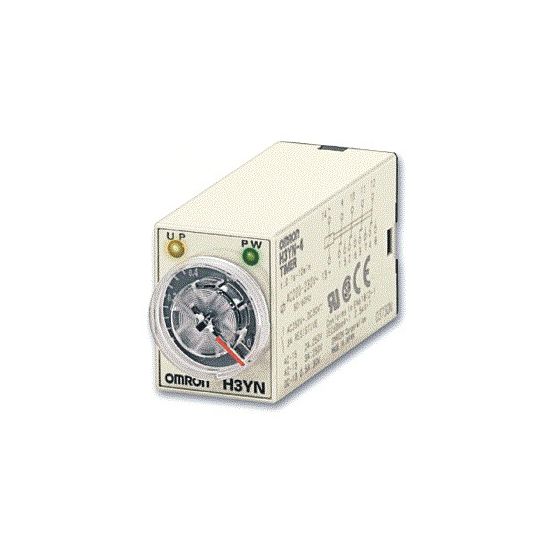

De Omron H3YN tijdrelais H3YN8022M is een compact tijdrelais uit de H3YN-serie, geleverd als compleet apparaat met sokkel en geschikt voor diverse industriële toepassingen waar een nauwkeurige tijdschakeling gewenst is.
Belangrijkste kenmerken
Dit Omron H3YN tijdrelais biedt een tijdbereik van 0,1 tot 600 seconden en beschikt over vier vertraagde wisselcontactuitgangen. Het relais werkt met een DC-stuurspanning van 24 V en ondersteunt een bedrijfsspanning van 1 tot 250 V bij AC 50/60 Hz en 1 tot 30 V bij DC.
Het tijdrelais is uitgevoerd als compleet apparaat met sokkel en is geschikt voor frontmontage en DIN-rail (Omega-rail) montage. De elektrische aansluiting gebeurt via een vlaksteekaansluiting. Met een breedte van 21,5 mm, diepte van 52,6 mm en hoogte van 28 mm is het relais compact van formaat.
De contacten zijn uitgevoerd in overige niet-koperlegeringen met een goudcontactcoating en een nominale stroom van 3 A. Het apparaat heeft beschermingsgraad IP40 en valt onder relaistechnologie categorie RT I volgens IEC 61810-7.
Kenmerken op een rij
Tijdbereik 0,1 - 600 s
4 uitgangen, vertraagd, wisselcontact
Nominale stuurspanning bij DC 24 V
Geschikt voor DIN-rail (Omega-rail) montage en frontmontage
Compleet apparaat met sokkel, beschermingsgraad IP40
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
4
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
1-250 V
Bedrijfsspanning bij AC 60 Hz
1-250 V
Bedrijfsspanning bij DC
1-30 V
Beschermingsgraad (IP)
IP40
Breedte
21.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
52.6 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
