3-fasen groepenkast met 6 lichtgroepen, 3 aardlekschakelaars van 30 mA en een 4-polige hoofdschakelaar van 40 A. De kunststof kast heeft IP20 en is geschikt voor opbouw of inbouw.

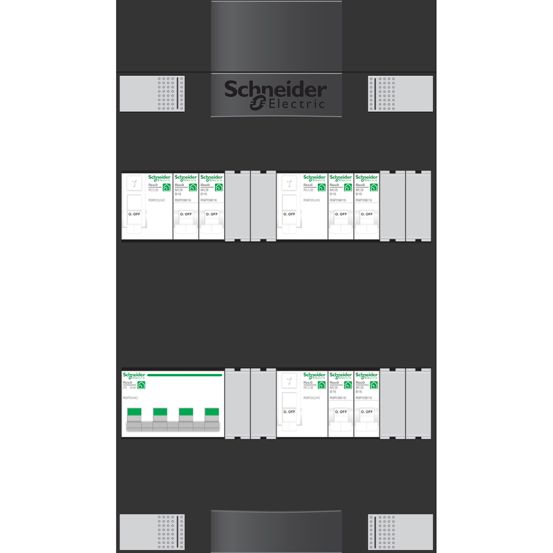

De Schneider Electric Advanced Groepenkast ADV3B306A is een geassembleerde installatiekast met 6 groepen en 3 fasen, uitgevoerd in kunststof behuizing en geschikt voor opbouw- en inbouwmontage (stucwerk).
Belangrijkste kenmerken
Deze Schneider Electric Advanced groepenkast is voorzien van in totaal 6 groepen, waarvan 6 lichtgroepen achter 3 aardlekschakelaars van 30 mA. De beveiliging is uitgevoerd met installatie-/aardlekautomaten en een hoofdschakelaar met een nominale stroom van 40 A en 4 polen. Daarnaast is er een aardlekschakelaar op de voeding (RCD) aanwezig en is de hoofdschakelaar beschermd.
De kast is geschikt voor een 3-fasen installatie en beschikt over 6 uitgaande lijnen. De kunststof behuizing heeft een IP20-beschermingsgraad en wordt afgesloten met een deksel. De afmetingen bedragen circa 380 x 220 x 110 mm (h x b x d), met een breedte van 12 module-eenheden.
De groepenkast is niet afsluitbaar, heeft geen kookgroep, geen overspanningsbeveiliging en is niet uitgerust met meter, beltransformator, contactdoos of transparant deksel. De montagewijze is opbouw of inbouw in stucwerk, waardoor de kast flexibel toepasbaar is binnen de aangegeven montagevormen.
Kenmerken op een rij
Merk: Schneider Electric, serie Advanced, type ADV3B306A
Totaal aantal groepen: 6, waaronder 6 lichtgroepen
3 fasen, 4-polige hoofdschakelaar, nominale stroom 40 A
3 aardlekschakelaars 30 mA en aardlekschakelaar op de voeding (RCD)
Kunststof behuizing, IP20, afmetingen ca. 380 x 220 x 110 mm (h x b x d)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Nee
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
