Schneider Electric TeSys GV2 - Motorbeveiligingsschakelaar GV2ME20

Fabrikantnr:

GV2ME20 | 3389110343199

Schneider Electric TeSys GV2 Motorbeveiligingsschakelaar GV2P10

Beschikbaar in 30 varianten:

3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeltechniek, een instelbereik van 2,5 tot 4 A en 100 kA afschakelvermogen bij 400 V.
68,64 56,73
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 6–10 A en 10 A nominale stroom. Geschikt voor 4 kW bij 400 V met IP20-behuizing.
63,68 52,63
Thermomagnetische 3-polige motorbeveiligingsschakelaar met druktoetsbediening, een instelbereik van 4 tot 6,3 A en IP20-bescherming. Geschikt voor motoren tot 2,2 kW bij 400 V.
44,69 36,93
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 1,6 tot 2,5 A, schroefaansluiting en IP20-bescherming. Geschikt voor 230-690 V met druktoets.
54,73 45,23
Motorbeveiligingsschakelaar met 3 polen, thermomagnetische beveiliging en een instelbereik van 13–18 A. Geschikt voor 4 kW bij 230 V en 7,5 kW bij 400 V, met IP20-bescherming.
81,06 66,99
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 24-32 A en schroefaansluiting. Geschikt voor 15 kW bij 400 V met IP20-bescherming.
120,70 99,75
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 1 tot 1,6 A, druktoetsbediening en schroefaansluiting. Geschikt voor 230-690 V en IP20-bescherming.
54,73 45,23
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 9-14 A en 15 kA afschakelvermogen. Geschikt voor motoren tot 5,5 kW met schroefaansluiting.
65,93 54,49
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 0,63-1 A en 1 A continustroom. Geschikt voor vermogens tot 0,25 kW bij 400 V met IP20-bescherming.
46,39 38,34
3-polige thermomagnetische motorbeveiligingsschakelaar met druktoets en schroefaansluiting.
50,19 41,48
Thermomagnetische motorbeveiligingsschakelaar met 3 polen, een instelbereik van 0,25-0,4 A en IP20-bescherming. Geschikt voor 230-690 V met schroefaansluiting en druktoets.
57,84 47,80
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,63-1 A en schroefaansluiting. Geschikt voor 0,25 kW bij 400 V met IP20-bescherming.
93,56 77,32
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 20-25 A en 25 A nominale stroom. Geschikt voor 230-690 V met schroefaansluiting en druktoets.
84,80 70,08
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 6-10 A en 100 kA afschakelvermogen.
111,21 91,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbaar van 17 tot 23 A. Geschikt voor 230-690 V met schroefaansluiting en IP20-bescherming.
71,70 59,26
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 1-1,6 A en schroefaansluiting. Geschikt voor 0,55 kW bij 400 V met 100 kA afschakelvermogen.
93,56 77,32
Thermomagnetische motorbeveiligingsschakelaar met draaiknop, 3 polen en 23 A. Geschikt voor motoren tot 9 kW bij 400 V, met schroefaansluiting en IP20-bescherming.
123,84 102,35
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,16-0,25 A en 0,25 A continustroom. Geschikt voor 690 V met schroefaansluiting en IP20.
84,15 69,55
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 4-6,3 A en schroefaansluiting. Geschikt voor 690 V met 100 kA afschakelvermogen bij 400 V.
93,56 77,32
Driepolige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,16-0,25 A en 0,25 A nominale stroom. Voorzien van druktoets, schroefaansluiting en IP20.
57,84 47,80
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,1–0,16 A en 100 kA afschakelvermogen. Voorzien van schroefaansluitingen en een IP20-behuizing.
84,15 69,55
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, 4A nominale stroom en 2,5–4A instelbereik. Geschikt voor 1,1kW bij 400V met IP20 en schroefaansluiting.
67,23 55,56
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 13-18 A en thermomagnetische beveiliging. Geschikt voor 7,5 kW bij 400 V, met schroefaansluiting en IP20-behuizing.
111,21 91,91
Thermomagnetische motorbeveiligingsschakelaar met drie polen, schroefaansluiting en een instelbereik van 1,6 tot 2,5 A. Geschikt voor 690 V met 100 kA afschakelvermogen bij 400 V.
93,56 77,32
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeltechniek en een instelbereik van 20-25 A. Geschikt voor 690 V met schroefaansluiting en IP20.
134,48 111,14
3-polige thermomagnetische motorbeveiligingsschakelaar voor 32 A met een instelbereik van 24-32 A.
185,55 153,35
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,25-0,4A en 100kA afschakelvermogen. Geschikt voor 690V met schroefaansluiting en IP20.
84,15 69,55
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeling en een instelbereik van 9-14 A. Geschikt voor 5,5 kW bij 400 V met schroefaansluiting en IP20.
111,21 91,91
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 0,1 tot 0,16 A en 100 kA afschakelvermogen bij 400 V. Voorzien van schroefaansluiting en IP20.
57,84 47,80
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,4-0,63 A en 100 kA afschakelvermogen bij 400 V.
84,15 69,55

Motorbeveiligingsschakelaar met 3 polen, thermomagnetische beveiliging en een instelbereik van 13–18 A. Geschikt voor 4 kW bij 230 V en 7,5 kW bij 400 V, met IP20-bescherming.

Verpakt per 1 stuk

Meer informatie
Maak compleet

81,06 66,99

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

79 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

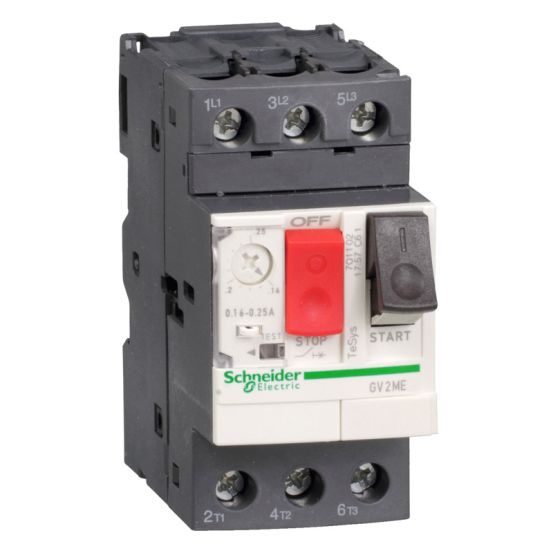

De Schneider Electric TeSys GV2 motorbeveiligingsschakelaar GV2ME20 is een compleet apparaat in behuizing met thermomagnetische beveiliging en een instelbereik van 13–18 A.

Belangrijkste kenmerken

Deze Schneider Electric TeSys GV2 motorbeveiligingsschakelaar type GV2ME20 is uitgevoerd als compleet apparaat in behuizing en is voorzien van een druktoets als bedieningselement. Het apparaat heeft 3 polen en een schroefaansluiting voor het hoofdstroomcircuit. De nominale continustroom bedraagt 18 A en het instelbereik van de overbelastingsbeveiliging ligt tussen 13 en 18 A.

De schakelaar werkt op een bedrijfsspanning van 230–690 V en maakt gebruik van thermomagnetische uitschakeltechniek met thermische beveiliging. Het nominale vermogen bedraagt 4 kW bij AC-3, 230 V en 7,5 kW bij AC-3, 400 V. Daarnaast is de motorbeveiligingsschakelaar faseuitvalgevoelig en beschikt hij over een IP20-beschermingsgraad.

De GV2ME20 heeft een nominaal afschakelvermogen Icu van 15 kA bij 400 V AC en een instelbereik voor onvertraagde kortsluitbeveiliging van 223 A. De afmetingen zijn 78,2 mm diep, 89 mm hoog en 45 mm breed. Het apparaat heeft geen geïntegreerd hulpcontact en geen geïntegreerde onderspanningsspoel.

Kenmerken op een rij

Type: Schneider Electric TeSys GV2 motorbeveiligingsschakelaar GV2ME20
Thermomagnetische uitschakeltechniek met thermische beveiliging
Instelbereik overbelastingsbeveiliging: 13–18 A, nominale continustroom: 18 A
Nominaal vermogen: 4 kW (AC-3, 230 V) en 7,5 kW (AC-3, 400 V)
Beschermingsgraad IP20 en faseuitvalgevoelig

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)	230-690 V
Beschermingsgraad (IP)	IP20
Breedte	45 mm
Diepte	78.2 mm
Faseuitvalgevoelig	Ja
Hoogte	89 mm
Instelbereik onvertraagde kortsluitbeveiliging	223 A
Instelbereik overbelastingsbeveiliging	13-18 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Ja
Nominale afschakelvermogen Icu bij 400 V, AC	15 kA
Nominale continustroom Lu	18 A
Nominale vermogen bij AC-3, 230 V	4 kW
Nominale vermogen bij AC-3, 400 V	7.5 kW
Opmerking	N.v.t.
Soort	Motorbeveiligingsschakelaar
Thermisch instelbereik	13-18 A
Uitschakeltechniek	Thermomagnetisch
Uitvoering van het bedieningselement	Druktoets
Vaak gebruikte artikelnummers	10012447 \| 2700333573 \| 7050347
Verliesvermogen	2.5 W
