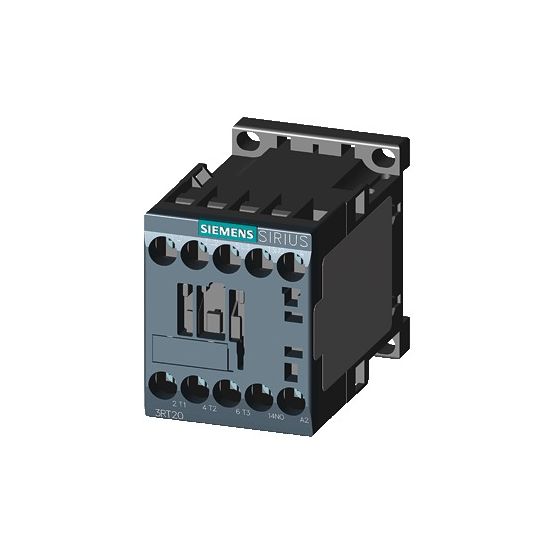

De Siemens 3RT2 magneetschakelaar, type 3RT20161AB01, is een modulaire magneetschakelaar met schroefaansluiting en AC-stuurspanning, geschikt voor toepassingen tot 4 kW bij 400 V (AC-3).
Belangrijkste kenmerken
Deze Siemens 3RT2 magneetschakelaar (3RT20161AB01) is uitgevoerd met drie hoofdcontacten als maakcontact en één hulpcontact als maakcontact. De hoofdstroomaansluiting gebeurt via schroefaansluitingen. De schakelaar is modulaire uitgevoerd voor railmontage.
De magneetschakelaar is geschikt voor een nominaal vermogen van 4 kW bij AC-3 en AC-4 bij 400 V, met een nominale bedrijfsstroom van 9 A (AC-3) en 8,5 A (AC-4). Bij AC-1, 400 V bedraagt de nominale bedrijfsstroom 22 A. De nominale stuurspanning bedraagt 24 V bij zowel AC 50 Hz als AC 60 Hz, met type stuurspanning AC. Het nominale vermogen volgens NEMA bedraagt 3,677 kW.
De compacte afmetingen van 45 mm breedte, 58 mm hoogte en 73 mm diepte maken de Siemens 3RT magneetschakelaar geschikt voor toepassingen waar beperkte ruimte beschikbaar is.
