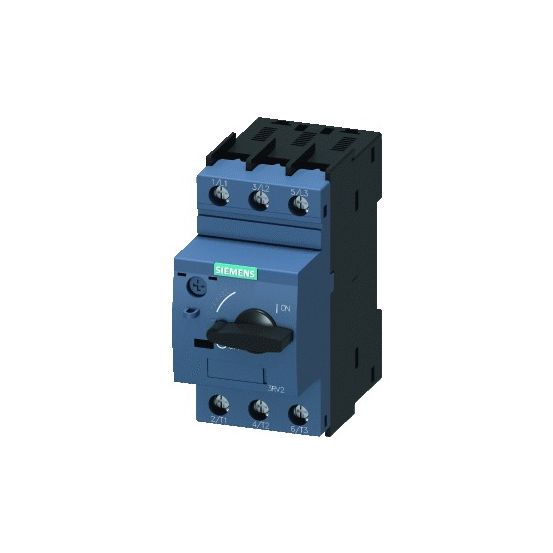

De Siemens 3RV2 motorbeveiligingsschakelaar type 3RV20211JA10 is een inbouwapparaat met vaste inbouwtechniek, uitgevoerd met draaiknopbediening en schroefaansluitingen voor het hoofdstroomcircuit.
Belangrijkste kenmerken
Deze Siemens motorbeveiligingsschakelaar is ontworpen als inbouwapparaat in vaste inbouwtechniek en beschikt over drie polen. Het hoofdstroomcircuit wordt aangesloten via schroefaansluitingen en de bediening verloopt via een draaiknop.
De schakelaar heeft een instelbereik voor de overbelastingsbeveiliging van 7 tot 10 A en een instelbereik voor de onvertraagde kortsluitbeveiliging van 130 A. De nominale continustroom bedraagt 10 A, met een bedrijfsspanning (meetspanning) tot 690 V.
Daarnaast is het apparaat faseuitvalgevoelig, voorzien van thermische beveiliging en werkt het met magnetische uitschakeltechniek. Het nominale afschakelvermogen Icu bij 400 V AC is 100 kA. De motorvermogens bij AC-3 bedragen 2,2 kW bij 230 V en 4 kW bij 400 V. De compacte afmetingen zijn 97 x 97 x 45 mm (diepte x hoogte x breedte) en de beschermingsgraad is IP20.
Kenmerken op een rij
Inbouwapparaat vaste inbouwtechniek met draaiknopbediening
