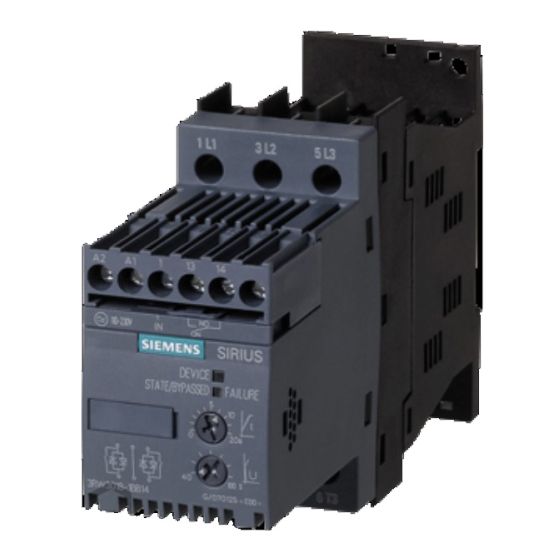

De Siemens 3RW30 softstarter 3RW30141BB04 is een softstarter voor asynchrone draaistroommotoren met enkele draairichting, geschikt voor toepassingen zoals pompen en transportbanden.
Belangrijkste kenmerken
Deze Siemens 3RW30 softstarter is ontworpen voor asynchrone draaistroommotoren met een nominaal vermogen van 3 kW bij 400 V en 1,5 kW bij 230 V. De nominale bedrijfsstroom bedraagt 6,5 A bij een omgevings(meet)temperatuur zonder derating van 40 °C. De functie is gericht op enkele draairichting.
De softstarter werkt in een spanningsbereik van 200 tot 480 V (voedingsspanning 3F en nominale spanning Ue) en gebruikt een stuur- en spoelspanning van 24 V bij AC 50/60 Hz en DC. Het instelbare startkoppel loopt van 40 tot 100% en de instelbare starttijd van 0 tot 20 s. De instelbare stoptijd is 0 s. De softstarter is voorzien van één relaisuitgang en een signaalkontakt.
De Siemens 3RW30141BB04 heeft een interne by-pass schakelaar en een beschermingsgraad IP20. De type stuurspanning en spoelspanning is AC/DC. De toepassing is specifiek opgegeven als pompen of transportbanden. Daarnaast is het product als energiebesparend aangeduid en uitgevoerd in bouwgrootte S00.
Kenmerken op een rij
Nominaal vermogen draaistroommotor: 3 kW bij 400 V, 1,5 kW bij 230 V
Nominale spanning Ue / voedingsspanning 3F: 200 - 480 V
Nominale stuur- en spoelspanning: 24 V AC 50/60 Hz en 24 V DC
Instelbaar startkoppel: 40 - 100% en instelbare starttijd: 0 - 20 s
Toepassing: pompen of transportbanden, functie enkele draairichting
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Logische ingangen
0
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
6.5 A
Nominale bedrijfsstroom Ie bij 40 °C
6.5 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
24 V
Nominale spoelspanning Us bij AC 60Hz
24 V
Nominale spoelspanning Us bij DC
24 V
Nominale vermogen (230 V)
1.5 kW
Nominale vermogen (400 V)
3 kW
Nominale vermogen 1F
1.5 kW
Nominale vermogen 3F
3 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
1.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
3 kW
Opmerking
Bouwgrootte S00
Piekstroomreductie
Nee
Soort motor
Asynchrone draaistr motor
Spoelspanning AC
24 V
Spoelspanning DC
24 V
Stuurspanning AC
24 V
Stuurspanning DC
24 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Toepassing
Pompen, transportbanden.
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0-7 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
