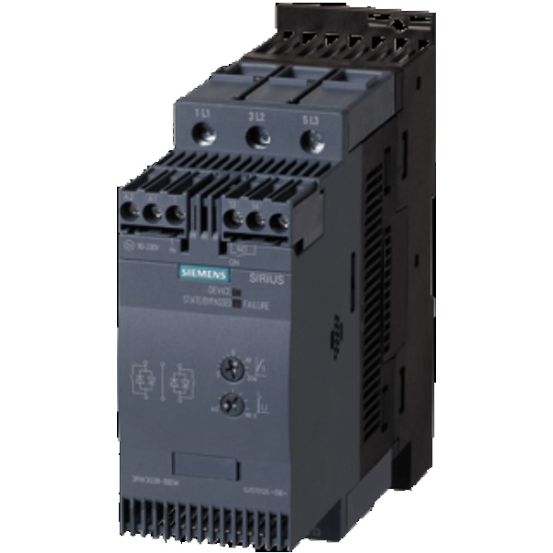

De Siemens 3RW30 softstarter 3RW30371BB14 is een softstarter uit de Siemens 3RW/3RW30-serie, ontworpen voor het starten van asynchrone draaistroommotoren met een nominale stroom tot 63 A en vermogens tot 30 kW.
Belangrijkste kenmerken
Deze Siemens softstarter is geschikt voor asynchrone draaistroommotoren met een standaardschakeling tot 18,5 kW bij 230 V en 30 kW bij 400 V. De nominale spanning Ue ligt tussen 200 en 480 V, met een voedingsspanning voor 3-fasen van 200 tot 480 V. De nominale bedrijfsstroom bij 40 °C bedraagt 63 A, terwijl de nominale omgevings(meet)temperatuur zonder derating 40 °C is.
De 3RW30371BB14 werkt met een stuur- en spoelspanning van 110 tot 230 V bij zowel AC als DC en een toegekende frequentie voor hulp-/stuurschakelingen van 50 tot 60 Hz. Het startkoppel is instelbaar van 40 tot 100 %, met een instelbare starttijd van 0 tot 20 s. De stoptijd is instelbaar vanaf 0 s. De softstarter heeft een functie voor enkele draairichting en is voorzien van één relaisuitgang en een signaalkontakt.
De softstarter is geclassificeerd met beschermingsgraad IP00/IP20 en heeft een interne by-pass schakelaar. Het apparaat is energiebesparend en specifiek toepasbaar bij pompen en transportbanden. De softstarter is uitgevoerd in bouwgrootte S2 en werkt zonder geïntegreerde overbelastingsbeveiliging voor de motor.
Kenmerken op een rij
Nominale spanning Ue: 200-480 V, voedingsspanning 3F: 200-480 V
Nominale bedrijfsstroom bij 40 °C: 63 A
Nominaal motorvermogen: 18,5 kW bij 230 V en 30 kW bij 400 V (standaardschakeling)
Instelbaar startkoppel: 40-100 % en instelbare starttijd: 0-20 s
Toepassing: pompen en transportbanden, met interne by-pass schakelaar
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Logische ingangen
0
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
63 A
Nominale bedrijfsstroom Ie bij 40 °C
63 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
110-230 V
Nominale spoelspanning Us bij AC 60Hz
110-230 V
Nominale spoelspanning Us bij DC
110-230 V
Nominale vermogen (230 V)
18.5 kW
Nominale vermogen (400 V)
30 kW
Nominale vermogen 1F
18.5 kW
Nominale vermogen 3F
30 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
18.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
30 kW
Opmerking
Bouwgrootte S2
Piekstroomreductie
Nee
Soort motor
Asynchrone draaistr motor
Spoelspanning AC
110-230 V
Spoelspanning DC
110-230 V
Stuurspanning AC
110 t/m 230 V
Stuurspanning DC
110 t/m 230 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Toepassing
Pompen, transportbanden.
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
