Softstarter voor asynchrone draaistroommotoren met enkele draairichting, 3kW bij 400V en 6,5A bedrijfsstroom. Geschikt voor 200-480V met instelbaar startkoppel en starttijd.

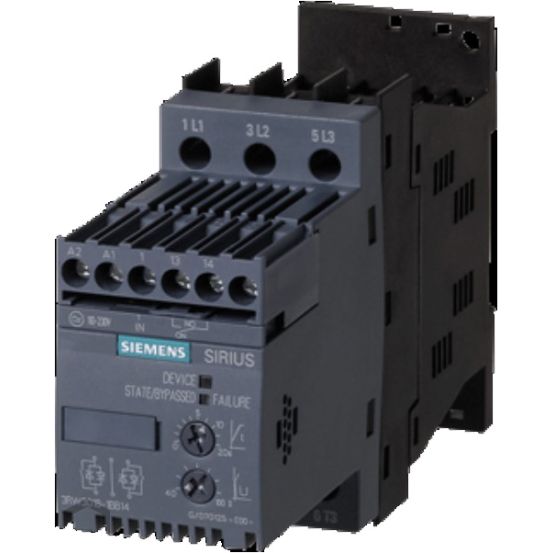

De Siemens 3RW30 softstarter, type 3RW30141BB14, is een softstarter voor asynchrone draaistroommotoren met een nominaal vermogen tot 3 kW bij 400 V, geschikt voor toepassingen zoals pompen en transportbanden.
Belangrijkste kenmerken
Deze Siemens 3RW30 softstarter 3RW30141BB14 is ontworpen voor asynchrone draaistroommotoren met enkele draairichting. Het apparaat ondersteunt een nominaal vermogen van 1,5 kW bij 230 V en 3 kW bij 400 V, met een nominale bedrijfsstroom van 6,5 A bij 40 °C. De softstarter is toepasbaar bij voedingsspanningen van 200 tot 480 V (3-fase) en is voorzien van een interne by-pass schakelaar.
Het instelbare startkoppel van 40 tot 100% en de instelbare starttijd van 0 tot 20 seconden bieden mogelijkheden om de aanloop van de motor af te stemmen op de toepassing. De softstarter maakt gebruik van een stuur- en spoelspanning van 110 tot 230 V AC/DC bij 50–60 Hz en is voorzien van een signaalkontakt. De beschermingsgraad is IP20 en de nominale omgevingstemperatuur zonder derating bedraagt 40 °C.
De Siemens 3RW30141BB14 wordt expliciet genoemd voor toepassing bij pompen en transportbanden. Het apparaat heeft de functie “enkele draairichting” en is uitgevoerd in bouwgrootte S00. Torque control en geïntegreerde overbelastingsbeveiliging voor de motor zijn niet aanwezig.
Kenmerken op een rij
Nominaal motorvermogen: 1,5 kW bij 230 V en 3 kW bij 400 V
Nominale bedrijfsstroom Ie bij 40 °C: 6,5 A
Voedings- en nominale spanning Ue: 200 – 480 V (3-fase)
Instelbaar startkoppel: 40 – 100% en instelbare starttijd: 0 – 20 s
Toepassing: pompen en transportbanden; functie enkele draairichting
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Functie
Enkele draairichting
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Interne by-pass schakelaar
Ja
Logische ingangen
0
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
6.5 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
200-480 V
Nominale stuurspanning bij AC 50 Hz
110-230 V
Nominale stuurspanning bij AC 60 Hz
110-230 V
Nominale stuurspanning bij DC
110-230 V
Nominale vermogen (400 V)
3 kW
Nominale vermogen 3F
3 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
1.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
