Softstarter voor asynchrone draaistroommotoren met 106A bedrijfsstroom en 55kW vermogen bij 400V. Inclusief interne bypass, instelbaar startkoppel en 110-230V AC/DC stuurspanning.

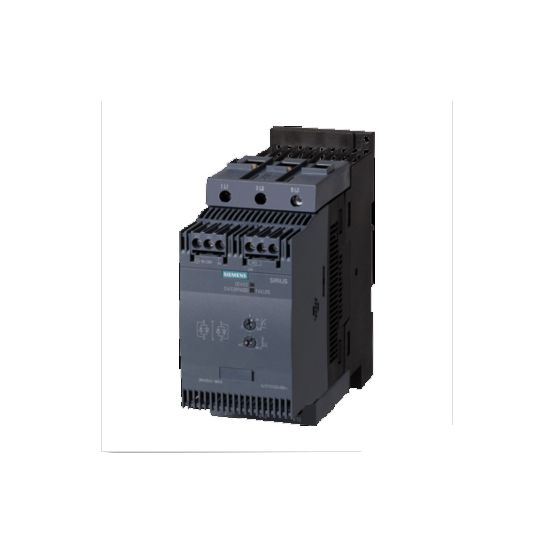

De Siemens 3RW30 softstarter, type 3RW30471BB14, is een softstarter voor asynchrone draaistroommotoren met een nominale bedrijfsstroom van 106 A en een vermogen tot 55 kW bij 400 V.
Belangrijkste kenmerken
Deze Siemens 3RW30 softstarter is geschikt voor asynchrone draaistroommotoren met enkele draairichting en is toepasbaar bij pompen en transportbanden. De starter heeft een voedingsspanning voor drie fasen van 200 tot 480 V en een nominale spanning Ue van 200–480 V. Het standaardschakelvermogen bedraagt 30 kW bij 230 V en 55 kW bij 400 V.
De softstarter biedt een instelbaar startkoppel van 40–100% en een instelbare starttijd van 0–20 s. De nominale bedrijfsstroom bij 40 °C is 106 A, met een nominale omgevings(meet)temperatuur zonder derating van 40 °C. Het apparaat is voorzien van een interne by-pass schakelaar en een signaalkontakt, en heeft één relaisuitgang.
De stuur- en spoelspanning liggen bij AC 50/60 Hz en DC tussen 110 en 230 V (type stuurspanning AC/DC). De softstarter is energiebesparend, heeft geen geïntegreerde overbelastingsbeveiliging voor de motor, geen torque control en is uitgevoerd zonder display. De beschermingsgraad is IP00 en de bouwgrootte is S3.
Kenmerken op een rij
Toepassing: pompen of transportbanden
Nominale bedrijfsstroom bij 40 °C: 106 A
Nominale motorvermogen: 30 kW bij 230 V, 55 kW bij 400 V (standaardschakeling)
Instelbaar startkoppel: 40–100% en instelbare starttijd: 0–20 s
Voedings- en nominale spanning Ue: 200–480 V, stuur-/spoelspanning 110–230 V AC/DC
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP00
Energiebesparend
Ja
Functie
Enkele draairichting
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Interne by-pass schakelaar
Ja
Logische ingangen
0
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
106 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
200-480 V
Nominale stuurspanning bij AC 50 Hz
110-230 V
Nominale stuurspanning bij AC 60 Hz
110-230 V
Nominale stuurspanning bij DC
110-230 V
Nominale vermogen (400 V)
55 kW
Nominale vermogen 3F
55 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
30 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
