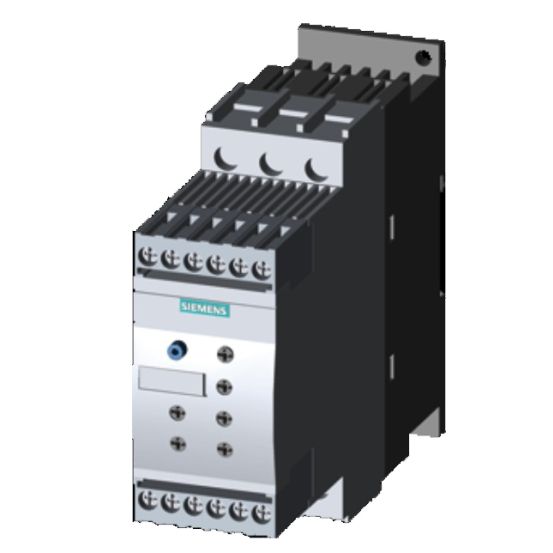

De Siemens 3RW40 softstarter, type 3RW40261BB14, is ontworpen voor het starten en stoppen van asynchrone draaistroommotoren, met name bij toepassingen zoals pompen en transportbanden.
Belangrijkste kenmerken
Deze Siemens 3RW40 softstarter is geschikt voor asynchrone draaistroommotoren in enkele draairichting. Met een nominale bedrijfsstroom van 25 A en een nominaal vermogen van 11 kW bij 400 V ondersteunt de softstarter motorvermogens tot 11 kW in standaardschakeling. De voedingsspanning voor 3-fasen toepassingen ligt tussen 200 en 480 V, met een nominale spanning Ue van 200 - 480 V.
De softstarter biedt flexibele aansturing dankzij een stuur- en spoelspanning van 110 - 230 V bij AC 50/60 Hz en DC, en een type stuurspanning AC/DC. Het instelbare startkoppel van 40 - 100 % en instelbare start- en stoptijden van 0 - 20 s maken het mogelijk de motorstart en -stop nauwkeurig af te stemmen op de toepassing. Daarnaast is er een interne by-pass schakelaar en piekstroomreductie aanwezig.
Voor extra bescherming en signalering is de Siemens 3RW40261BB14 voorzien van geïntegreerde overbelastingsbeveiliging voor de motor, een signaalkontakt en 2 relaisuitgangen. De softstarter heeft beschermingsgraad IP20 en is geschikt voor een nominale omgevings(meet)temperatuur zonder derating van 40 °C. Deze uitvoering heeft bouwgrootte S0 en is energiebesparend uitgevoerd.
Kenmerken op een rij
Nominaal motorvermogen 11 kW bij 400 V (standaardschakeling)
Voedings- en nominale spanning Ue 200 - 480 V, voedingsspanning 3F 200 - 480 V
Instelbaar startkoppel 40 - 100 % en instelbare start- en stoptijd 0 - 20 s
Geïntegreerde overbelastingsbeveiliging motor, interne by-pass schakelaar en piekstroomreductie
Toepassing: pompen of transportbanden, voor asynchrone draaistroommotoren in enkele draairichting
Specificaties
Meer informatie
Aanloopklasse
Overig
Aantal relaisuitgangen
2
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Functie
Enkele draairichting
Geïntegreerde overbelastingsbeveiliging motor
Ja
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0-20 s
Interne by-pass schakelaar
Ja
Logische ingangen
1
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
25 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
200-480 V
Nominale stuurspanning bij AC 50 Hz
110-230 V
Nominale stuurspanning bij AC 60 Hz
110-230 V
Nominale stuurspanning bij DC
110-230 V
Nominale vermogen (400 V)
11 kW
Nominale vermogen 3F
11 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
5.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
