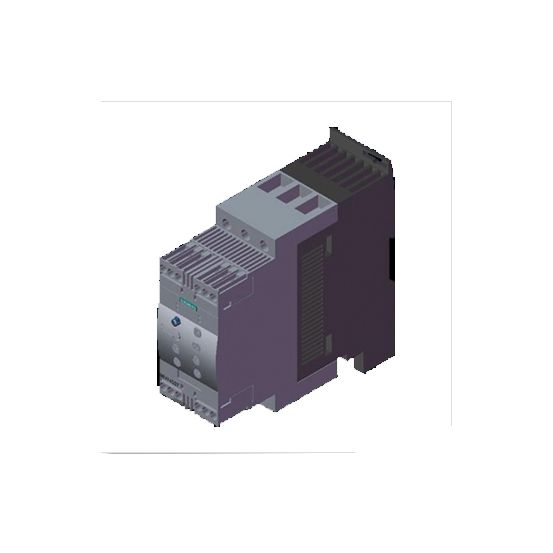

De Siemens 3RW40 softstarter, type 3RW40371BB14, is een softstarter voor enkeldraairichting met een nominale bedrijfsstroom van 63 A en een motorvermogen tot 30 kW bij 400 V.
Belangrijkste kenmerken
Deze Siemens 3RW40 softstarter 3RW40371BB14 is geschikt voor draaistroommotoren met een standaardschakeling tot 18,5 kW bij 230 V en 30 kW bij 400 V. De nominale bedrijfsstroom bedraagt 63 A bij een omgevings(meet)temperatuur zonder derating van 40 °C. De nominale spanning Ue en de voedingsspanning 3F liggen in het bereik van 200 tot 480 V.
De softstarter biedt uitgebreide instelmogelijkheden met een instelbaar startkoppel van 40 tot 100 %, een instelbare starttijd van 0 tot 20 s en een instelbare stoptijd van 0 tot 20 s. Daarnaast is er piekstroomreductie aanwezig en is de motor voorzien van geïntegreerde overbelastingsbeveiliging. De functie is uitgevoerd voor enkele draairichting en de unit beschikt over een interne by-pass schakelaar.
Voor de aansturing ondersteunt de Siemens 3RW40 softstarter een type stuurspanning AC/DC met nominale stuurspanning bij AC 50/60 Hz en DC van 110 tot 230 V. De softstarter heeft 2 relaisuitgangen, 1 logische ingang en is voorzien van signaalkontakt. De beschermingsgraad bedraagt IP00 of IP20, afhankelijk van de bron, en de toegekende frequentie voor hulp-/stuursignalen ligt tussen 50 en 60 Hz.
Kenmerken op een rij
Nominale bedrijfsstroom Ie bij 40 °C: 63 A
Nominaal motorvermogen: 18,5 kW bij 230 V en 30 kW bij 400 V (standaardschakeling)
Nominale spanning Ue / voedingsspanning 3F: 200–480 V
Instelbaar startkoppel 40–100 %, start- en stoptijd instelbaar 0–20 s
Geïntegreerde overbelastingsbeveiliging motor, piekstroomreductie en interne by-pass schakelaar
Specificaties
Meer informatie
Aanloopklasse
Overig
Aantal relaisuitgangen
2
Beschermingsgraad (IP)
IP00
Energiebesparend
Ja
Functie
Enkele draairichting
Geïntegreerde overbelastingsbeveiliging motor
Ja
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0-20 s
Interne by-pass schakelaar
Ja
Logische ingangen
1
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
63 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
200-480 V
Nominale stuurspanning bij AC 50 Hz
110-230 V
Nominale stuurspanning bij AC 60 Hz
110-230 V
Nominale stuurspanning bij DC
110-230 V
Nominale vermogen 3F
30 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
18.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
